Texas Instruments TPS53688降压数字多相控制器
Texas Instruments TPS53688降压型数字多相控制器完全符合VR13标准。HC SVID兼容降压控制器，具有两个通道、内置非易失性存储器 (NVM) 和PmBus™ 接口。它与TI NexFET™ 智能功率级完全兼容。高级控制特性，如带下冲抑制 (USR) 功能的D-CAP+™ 架构等，可提供快速瞬态响应、低输出电容良好的动态电流共享。该器件还具有新颖的相位交错策略和动态相位脱落，可提高负载条件下的效率。本身支持可调控制输出电压转换率和自适应电压定位。
此外，Texas Instruments TPS53688还支持PmBus通信接口，用于向主机系统报告电压、电流、功率、温度和故障情况等遥测数据。所有可编程参数可以由MBus接口配置，且可以存储在NVM中作为新的默认值，从而最大限度地减少外部元件数量。TPS53688器件采用热增强型40引脚QFN封装，工作温度范围为-40°C至125°C 。
特性
- 输入电压范围：4.5 V至17 V
- 输出电压范围：0.25 V至5.5 V
- Intel® VR13.符合HC SVID标准
- 双输出支持N+M相配置（N+M≤8，M≤4）
- 增强型D-CAP+™控制，具有超瞬态性能和出色的动态电流共享
- 可编程环路补偿
- 可编程相位触发订单
- 单独的相电流校准和报告
- 动态切相，可编程阈值，优化轻重负载时的效率
- 快速相位添加，用于下冲抑制 (USR)
- 无驱动器PWM架构，实现高效的高频开关
- 完全兼容TI NextFET™功率级，用于高密度解决方案
- 精确、可调、自适应电压定位 (AVP)
- 获得专利的AutoBalance™相位电流均衡
- 逐周期每相限流
- PMBus™ v1.3.1系统界面，用于遥测电压、电流、功率、温度和故障状况
- 5 mm × 5 mm、40引脚、QFN封装
应用
- 数据中心和企业计算机架式服务器
- 硬件加速器
- 网络接口卡 (NIC)
- ASIC和高性能客户端

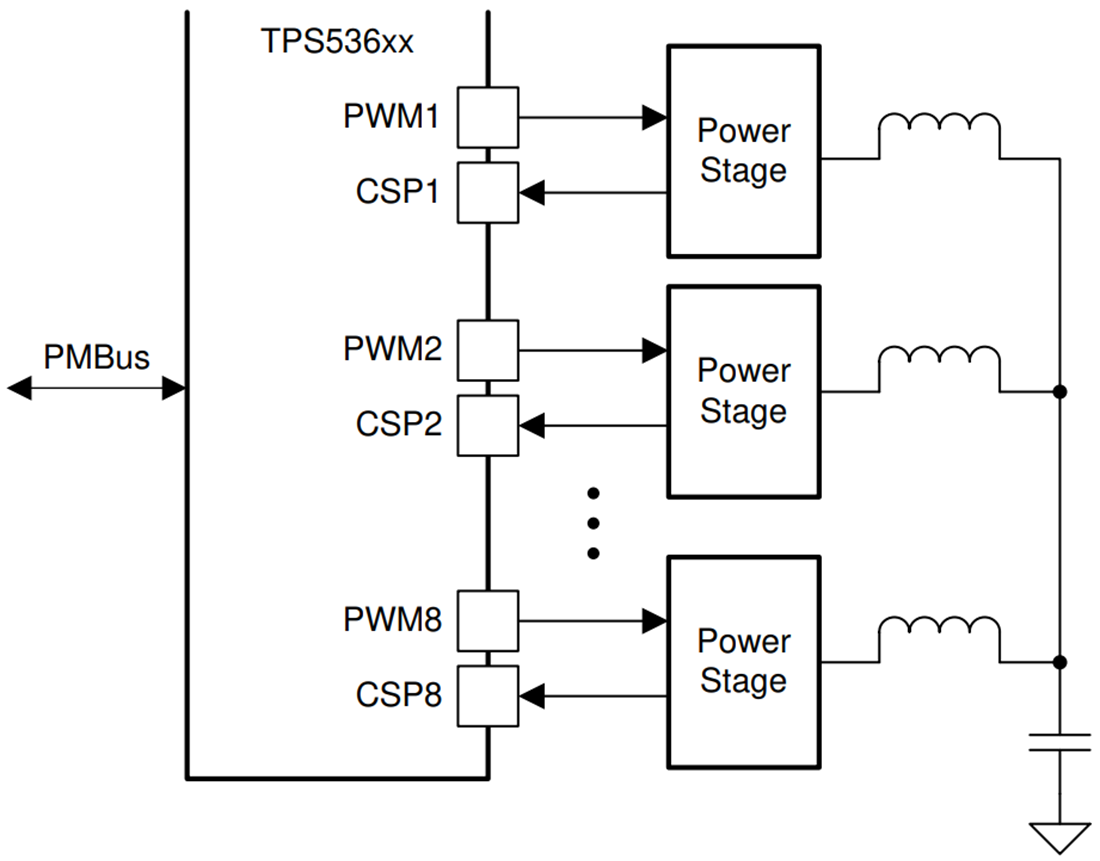

简化示意图
