Texas Instruments TPS536C5双通道多相控制器

Texas Instruments TPS536C5双通道多相控制器完全符合AMD SVI3标准，具有双通道、内置非易失性存储器 (NVM) 和PmBus™接口。TPS536C5与TI NexFET™智能功率级完全兼容。先进的控制功能，包括具有欠冲降低 (USR) 功能的D-CAP+™架构，可提供快速瞬态响应、低输出电容和良好的电流分担。该设备提供动态相位切除和新颖的相位交错策略，可在不同负载下提高效率。AMD SVI3还包括可调节的VCORE 压摆率和电压定位。此外，TI TPS536C5还支持PmBus通信接口，用于向系统报告电压、电流、功率、温度和故障情况。为尽量减少外部元件数量，所有可编程参数都可通过PmBus接口进行配置，并作为新的默认值存储在NVM中。

TPS536C5采用热增强型48引脚QFN封装，工作温度范围为-40°C至125°C。

特性

  • 4.5 V 到 17 V 的输入电压范围
  • 0.25 V 到 5.5 V 的输出电压范围
  • 双输出，支持N+M ≤12个相位，M ≤6个相位
  • 原生跨电感电压调节器（TLVR）拓扑支持
  • 符合 AMD SVI3 要求
  • 增强型D-CAP+™控制，提供卓越的瞬态性能和出色的动态电流分担能力
  • 可编程环路补偿
  • 灵活的相位点火排序
  • 采用可编程电流阈值的动态缺相功能，可优化轻载和重载时的效率
  • 单个相电流校准和报告
  • 快速相位添加，用于瞬态下冲抑制 (USR)
  • 无驱动器配置，实现高效的高频开关
  • 完全兼容TI NexFET™功率级，用于高密度解决方案
  • 精确可调电压定位
  • 获得专利的AutoBalance™相位电流均衡
  • 可选择的每相电流限制
  • PmBus™系统接口，用于遥测电压、电流、功率、温度和故障情况
  • 6.00mm×6.00mm，48引脚，0.4mm间距，QFN封装

应用

  • 机架式服务器
  • 微服务器和塔式服务器
  • 高性能计算
  • 基带单元 (BBU)

框图

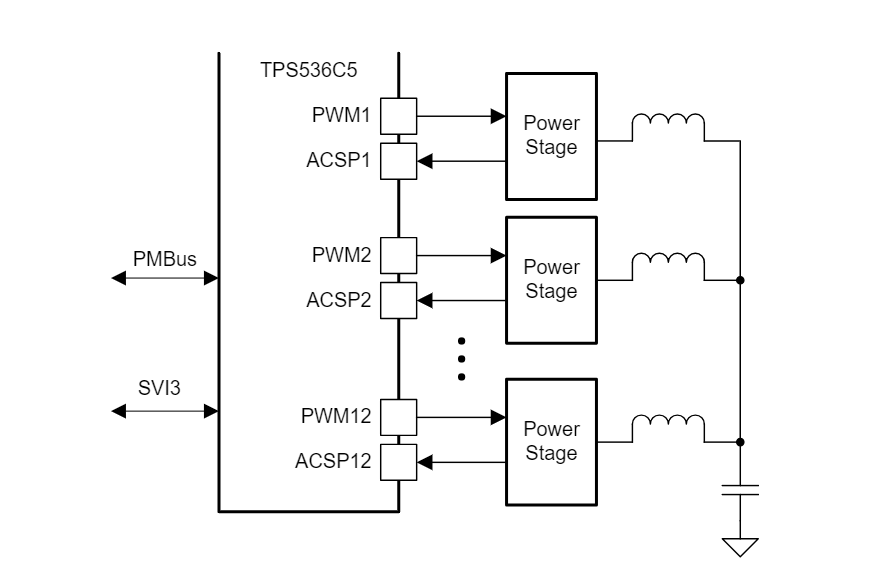

框图 - Texas Instruments TPS536C5双通道多相控制器
发布日期: 2024-05-08 | 更新日期: 2024-05-22
