Texas Instruments TPS543B22EVM转换器评估模块 (EVM)
Texas Instruments TPS543B22EVM转换器评估模块 (EVM) 设计用于评估TPS543B22。TPS543B22是一款同步降压转换器，集成了两个功率MOSFET，具有较低的漏极-源极电阻，可最大程度地减小解决方案尺寸，并在满载时提供高效率。TPS543B22EVM采用固定频率高级电流模式控制，最小导通时间短，提供高开关频率，从而更大程度地减小解决方案尺寸并实现快速瞬态响应。
该评估模块包括两种设计（采用Texas Instruments TPS543B22）。第一种设计演示使用TPS543B22稳压器在设计时可实现的小印刷电路板面积。小面积设计可安装在275mm2面积内。第二种设计演示使用TPS543B22稳压器在设计时可实现的高效率。第二种设计还包括跳线，可用于轻松评估TPS543B22的特性。
特性
- 两条电路设计用于展示小解决方案面积和轻松评估TPS543B22
- 2.2MHz开关频率，可安装在270平方毫米内
- 包括跳线，用于评估由TPS543B22的FSEL和MODE引脚所选的不同设置
- 三态缓冲器，可将两种设计同步到外部时钟源
- 4.0V至18V输入电压，12V标称
- 输出：1.2V（20A时）

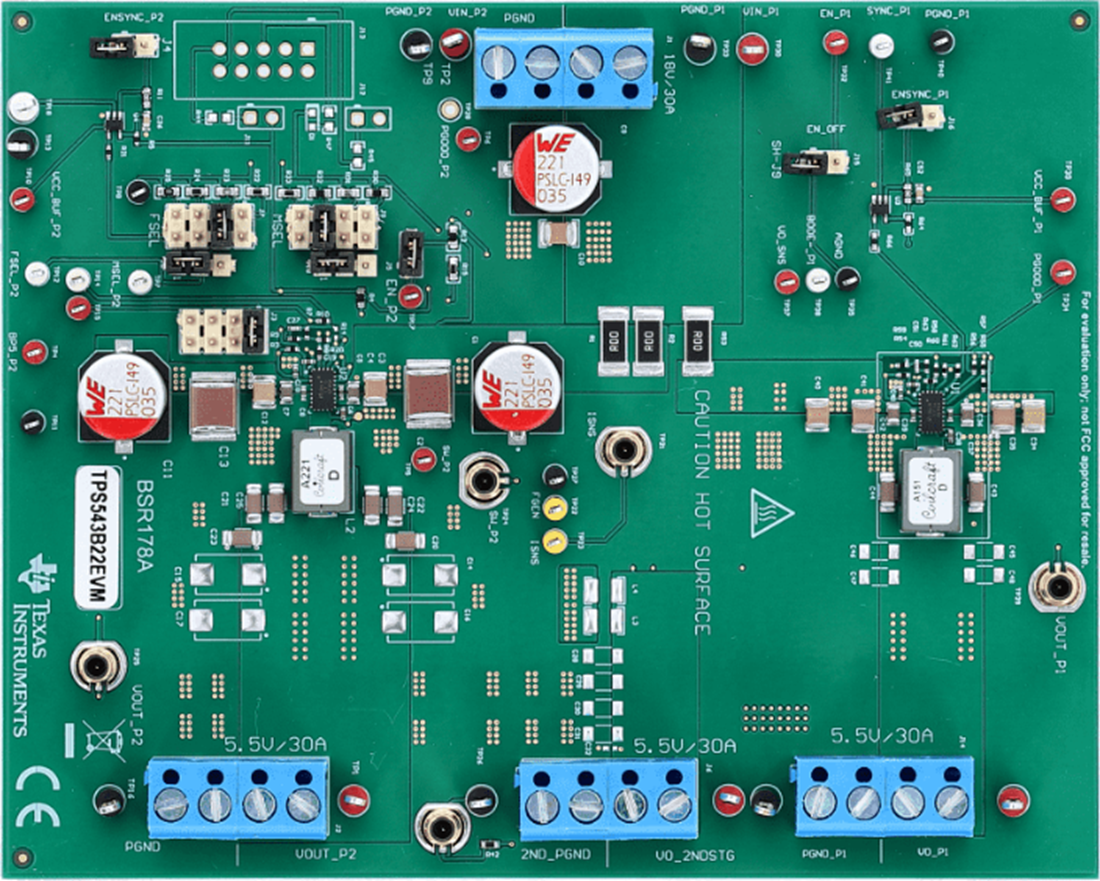

板布局
相关产品
Texas Instruments TPS543B22同步降压转换器
20A同步SWIFT™ 转换器，具有内部补偿的高级电流模式 (ACM) 控制功能。
发布日期: 2023-03-27
| 更新日期: 2023-10-23
