Texas Instruments TPS544C26EVM转换器评估模块
Texas Instruments TPS544C26EVM转换器评估模块 (EVM) 用于TPS544C26 DC/DC直流/直流同步降压转换器，具有数字I²C和串行电压识别 (SVID) 接口，以适应Intel处理器。Texas Instruments TPS544C26EVM评估模块接受8V至16V输入，可提供高达35A的输出电流。该转换器采用D-CAP+™控制模式实现快速瞬态响应，使用较少的输出电容来节省电路板空间。
特性
- 设计用于提高效率，包括测试点和跳线，用于配置TPS544C26
- 默认开关频率设置为800kHz
- 默认输出电压设置为1.1V
- 适用于企业服务器应用的Intel Eagle和Birch Stream SVID方案
- 它采用120nH Coilcraft电感器、SLC 1175-121

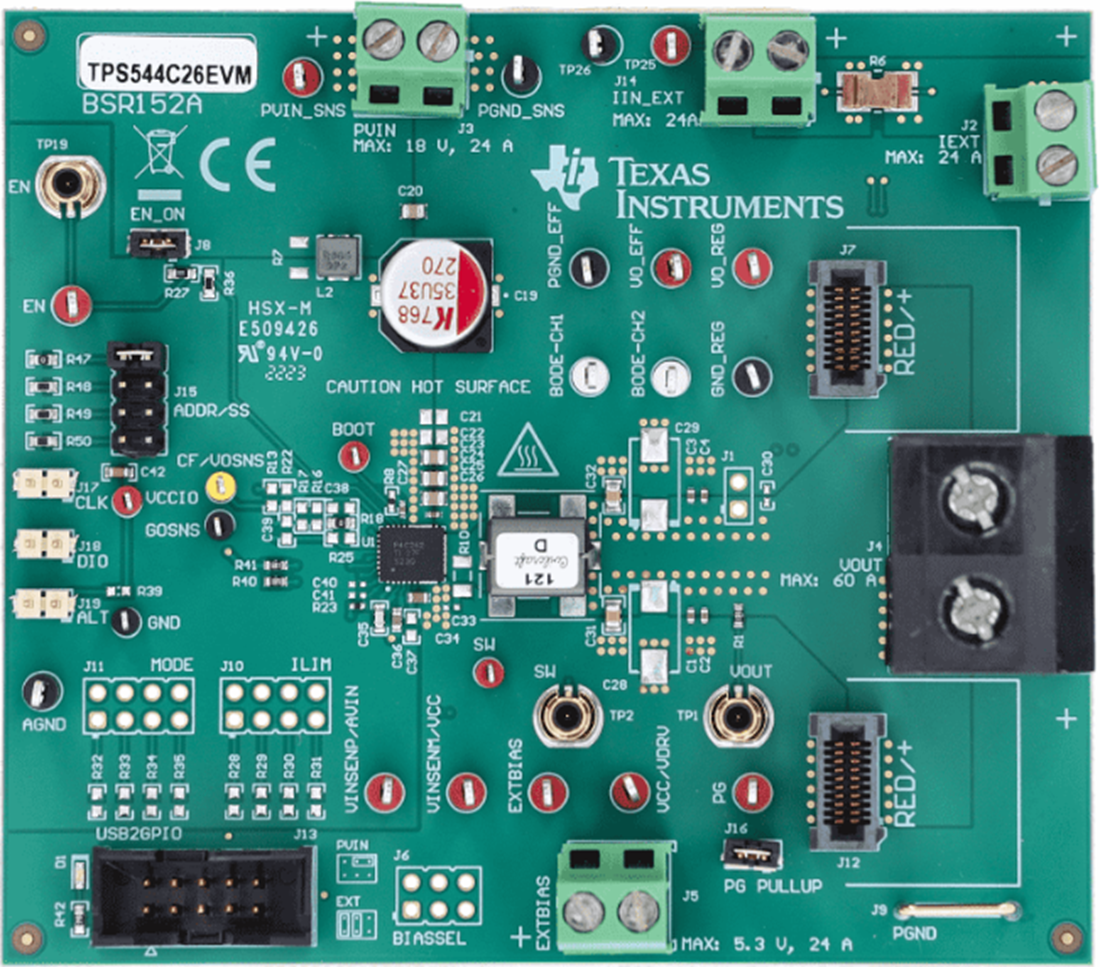

板布局
相关产品
Texas Instruments TPS544C26同步降压转换器
一款高度集成的降压式转换器，采用D-CAP+控制拓扑结构，可实现快速瞬时响应。
发布日期: 2022-10-03
| 更新日期: 2022-10-26
