Texas Instruments TPS546D24SEVM-2PH转换器评估模块

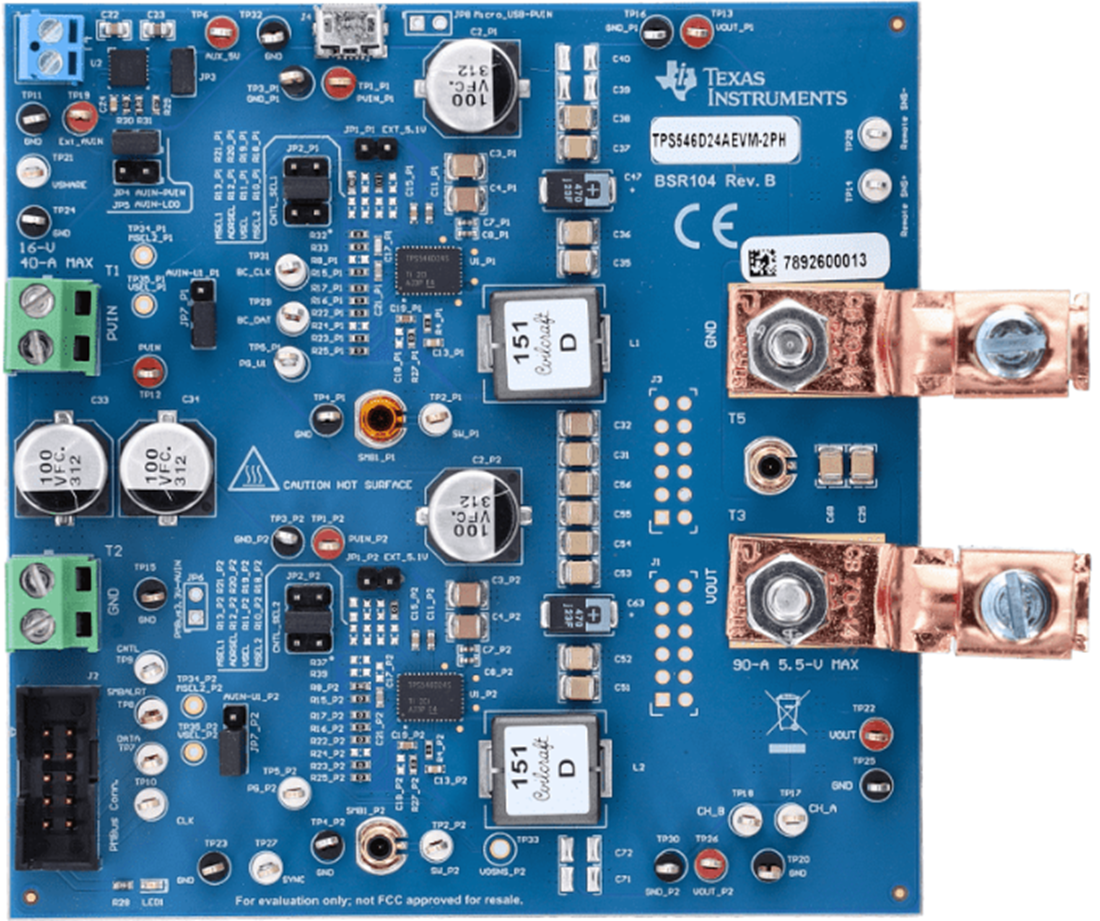

Texas Instruments TPS546D24SEVM-2PH转换器评估模块 (EVM) 是一款具有两个TPS546D24S器件，可提供单个0.8V输出的两相降压式转换器。TPS546D24A器件是一款具有PMBus接口的可堆叠同步降压转换器，可由标称2.95V至16V的输入电源供电。该器件允许通过PMBus® 接口进行编程和监测，并具有用户可配置的写入锁定功能，可提高安全性。Texas Instruments TPS546D24SEVM-2PH设计用于演示TPS546D24S在两相低输出电压应用中的堆叠运行情况，同时提供多个测试点来评估器件的性能。

特性

输出电压可通过PMBus接口调整和微调
- 可通过PMBus接口实现可编程UVLO、软启动和使能
- 可通过PmBus接口编程过电流警告和故障限制以及对故障的响应
- 可通过PmBus接口编程过电压和欠电压警告、故障限制以及对故障的响应
- 可编程导通和关断延迟

调节到0.8V输出，最高可达80ADC稳态输出电流
用于探测关键波形的便捷测试点

必要设备

电压源
- 输入电压源_VIN 须为0V至20V可变直流电源，能够提供至少16ADC的_电压，以支持5V输入下的80A负载
万用表
- 建议使用两个单独的万用表：一个用于测量_{_VIN，一个用于测量VOUT}
输出负载
- 建议使用可变电子负载进行测试设置
- 为了测试该评估模块支持的满载电流，负载的灌电流必须能够至少达到80A
示波器
- 当使用示波器测量开关节点电压或电压纹波时，使用Tip-and-Barrel法进行测量
风扇
- 在高负载下长时间运行时，可能需要使用专用于评估模块的小型风扇进行强制风冷
- 将评估模块上器件的表面温度保持在器件额定温度以下

USB转GPIO接口适配器
- 评估模块和主机之间需要一个通信适配器
- 该评估模块设计为使用TI的USB转GPIO或USB转GPIO2适配器
推荐线规
- 输入_VIN 和GND至T1和T2（GND）（12V输入）– 建议的线径为AWG#12，电线总长度小于2英尺（1英尺输入，1英尺回路）
- 输出T3和GND T5（0.8V输出）——建议的最小电线尺寸为AWG #10，总电线长度小于2英尺（1英尺输出，1英尺回路）
- 可能需要更厚的线规，以最大限度减少电线中的电压降
