Texas Instruments TPS548B27 20A 降压转换器
Texas Instruments TPS548B27 20A降压转换器是一款具有自适应接通时间D-CAP3控制模式的小尺寸、高效同步降压转换器。因为无需外部补偿，所以该器件简单易用，仅需极少外部元件。该器件非常适合用于空间受限的数据中心应用。
TPS548B27器件具有差分远程检测、高性能集成MOSFET，在整个工作结温范围内具有精确的±1%、0.6V基准。该器件还具有快速负载瞬态响应、精确负载/线路调节、跳跃模式或FCCM操作以及可编程软启动等特性。Texas Instruments TPS548B27是一款无铅器件。它完全符合RoHS指令，无豁免。
特性
- 输入电压范围：4V至16V，电流高达20A，无外部偏置
- 输入电压范围：2.7V至16V，电流高达20A，外部偏置范围为3.13V至3.6V
- 输出电压范围：0.6V至5.5V
- 集成7.7mΩ和2.4mΩ MOSFET，支持20A连续输出电流
- D-CAP3™控制模式，具有超快负载阶跃响应
- 支持陶瓷输出电容器
- 差分远程检测，0.6V±1% VREF（–40°C至+125°C结温）
- 自动跳跃Eco-mode，用于提高轻负载效率
- 可编程电流限制，带RTRIP
- 引脚可选开关频率（600kHz、800kHz、1MHz）
- 差分远程检测，实现高输出精度
- 可编程软启动时间
- 外部基准输入，用于跟踪
- 预偏置启动功能
- 开漏电源良好输出
- OC、UV和OV故障断续模式
- 4mm×3mm、19引脚VQFN-FCRLF封装
- 完全符合RoHS指令，无豁免
应用
- 机架式服务器和刀片服务器
- 硬件加速器和附加卡
- 数据中心交换机
- 工业电脑

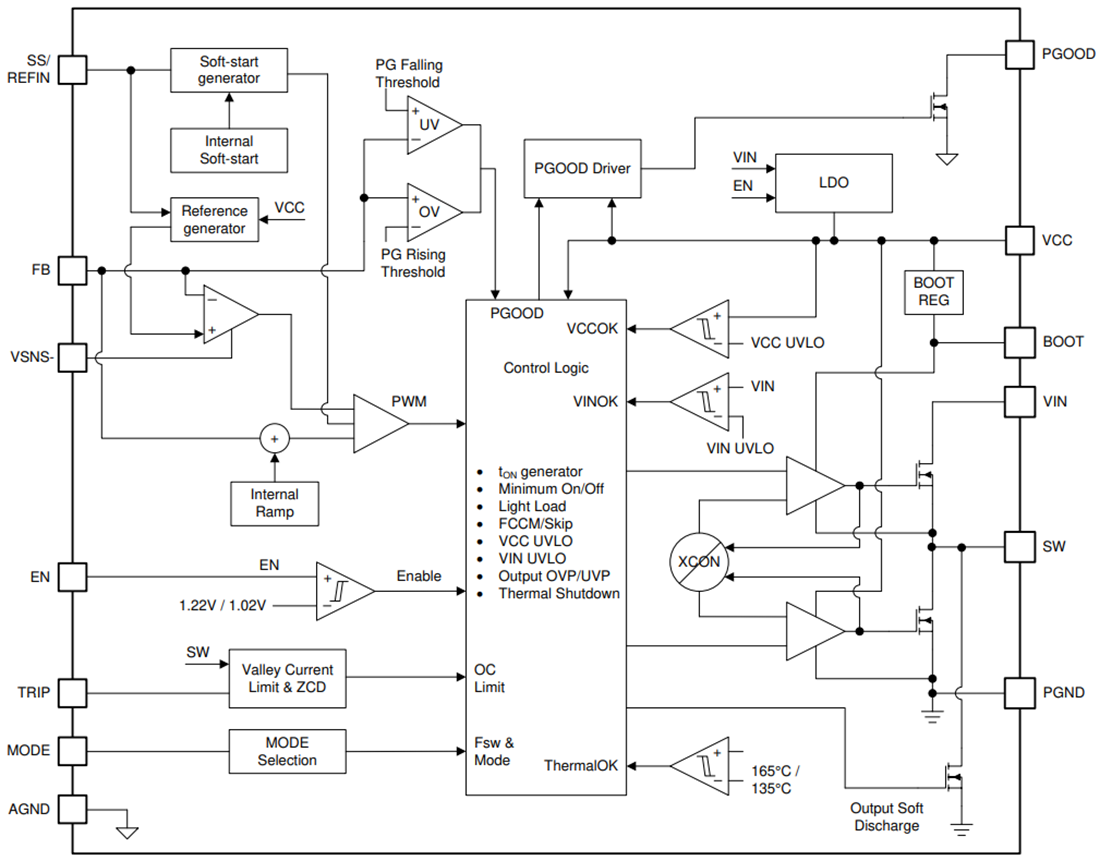

功能框图
相关开发工具
Texas Instruments TPS548B27EVM-162转换器评估模块
设计用于演示TPS548B27 D-CAP3同步降压转换器。
