Texas Instruments TPS54JB20同步降压转换器
Texas Instruments TPS54JB20同步降压转换器效率高，具有自适应导通时间D-CAP3™ 控制模式。由于不需要外部补偿，这些设备使用方便，只需很少的外部元件。TPS54JB20专为空间有限的数据中心应用而设计。
TI TPS54JB20同步降压转换器具有差分远程检测、高性能集成MOSFET以及在整个工作结温范围内精确的±1%、0.9V基准电压。此外，这些转换器还具有快速负载瞬态响应、精确的负载和线路调节、跳过模式或FCCM操作以及可编程软启动功能。
TPS54JB20同步降压转换器为无铅产品，采用21引脚VQFN-HR 4mm × 3mm封装，完全符合RoHS指令，无豁免。
特性
- 输入电压范围：4V至16V，电流高达20A，无外部偏置
- 2.7V至16V输入范围，外部偏置范围为3.13V至3.6V时，电流高达20A。
- 输出电压范围：0.9 V至5.5 V
- 集成7.7 mΩ和2.4 mΩ MOSFET，支持20 A连续输出电流
- D-CAP3™，具有超快负载阶跃响应
- 支持陶瓷输出电容器
- 差分远程检测，VREF 为0.9V (±1%)，结温为-40°C至+125°C
- 自动跳跃Eco-mode™，用于提高轻负载效率
- 可编程电流限制，带RTRIP
- 引脚可选开关频率为600kHz 、800kHz或1MHz
- 差分远程检测，实现高输出精度
- 可编程软启动时间
- 外部基准输入，用于跟踪
- 预偏置启动功能
- 开漏电源良好输出
- OC、UV和OV故障闭锁
- 4mm × 3mm、21引脚QFN封装
- 引脚兼容12A TPS54JA20
- 完全符合RoHS指令，无豁免
应用
- 机架式服务器和刀片服务器
- 硬件加速器和附加卡
- 数据中心交换机
- 工业PC

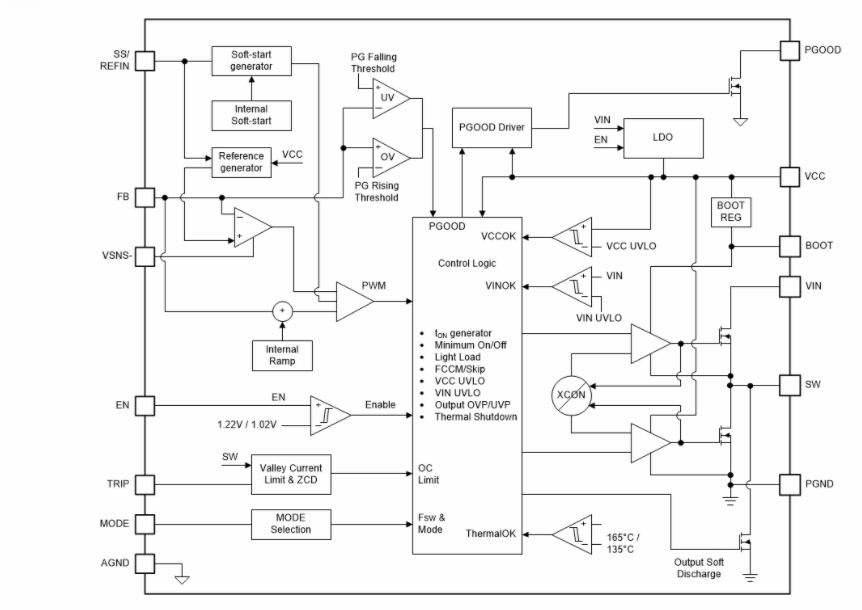

框图
简化示意图
相关开发工具
Texas Instruments TPS54JB20EVM-023转换器评估模块
设计用于演示使用TPS54JB20进行设计时可能会实现的小面积PCB。
Texas Instruments TPS548B28EVM-023转换器评估模块
演示使用TPS548B28进行设计时可能会实现的小面积PCB。
