Texas Instruments TPS54KB20EVM转换器评估模块

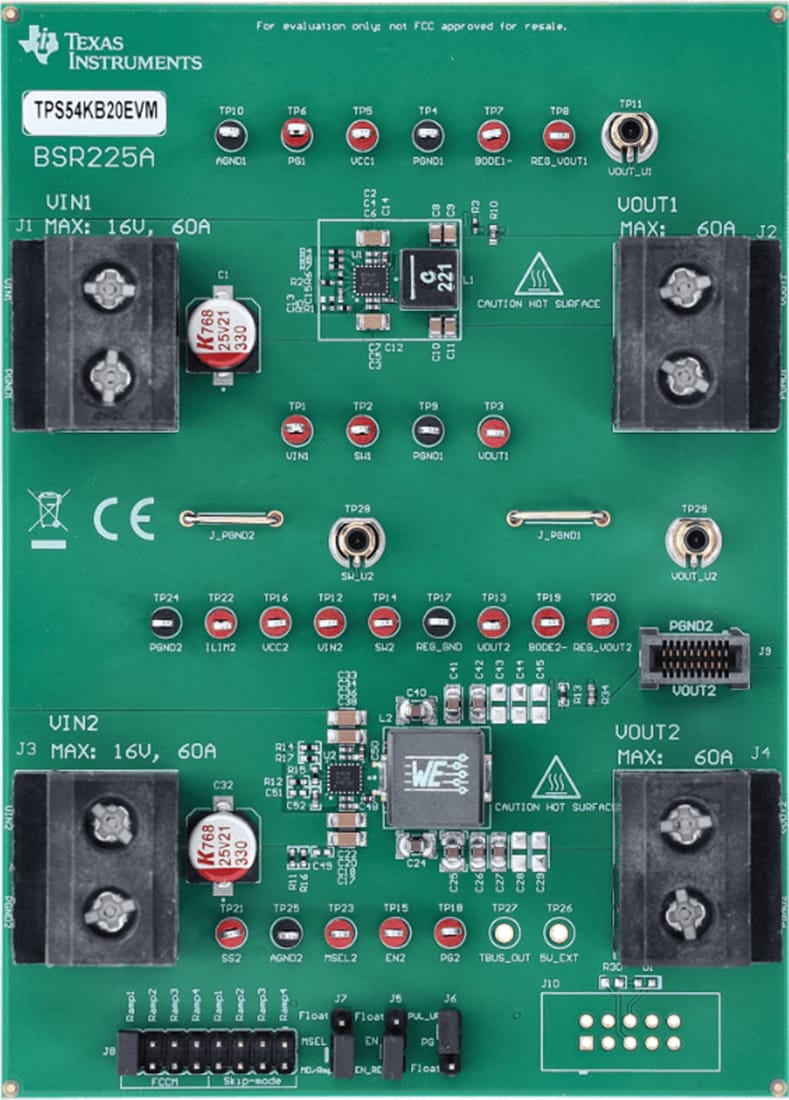

Texas Instruments TPS54KB20EVM转换器评估模块 (EVM) 具有4V至16V输入、25A、遥感、D-CAP4™降压式转换器。TPS54KB20采用D-CAP4™控制模式实现快速瞬态响应，通过消除对输出电压水平的性能依赖，提高了易用性。该评估模块包括两种采用TPS54KB20的设计。第一种设计 (U1) 演示使用TPS54KB20稳压器在设计时可实现的小印刷电路板面积。小面积设计可安装在250mm²面积内。第二种设计 (U2) 演示使用TPS54KB20稳压器在设计时可实现的高效率。第二种设计还包括跳线，可用于轻松评估TPS54KB20的特性。
