Texas Instruments TPS56339降压转换器
Texas Instruments TPS56339降压转换器包含两个集成式开关MOSFET、内部环路补偿和5ms内部软启动功能，从而减少元件数量。TPS56339采用SOT-23 (6) 封装，实现高功率密度，在PCB上的占位面积非常小。TPS56339采用先进的仿真电流模式 (AECM) 控制，可实现固定频率的快速瞬态响应。
利用内部自适应环路调整，在宽电压输出范围内无需外部补偿。高侧逐周期限流可在电流过载情况下保护器件。通过低侧源限流增强，可防止电流失控。欠压和热关断保护将触发断续模式保护。
特性
- 输入电压范围：4.5V-24V
- 输出电压范围：0.8V至16V
- 最大连续输出电流：3A
- 500kHz固定开关频率
- 支持高达97%的占空比
- 集成式70mΩ和35mΩ MOSFET
- 典型关断电流：3µA
- 典型静态电流：98μA
- 内部软启动：5ms
- 内部环路补偿，便于使用
- 逐周期限流，用于高侧和低侧MOSFET
- 非锁存UVP、UVLO和TSD保护
- SOT-23 (6) 封装
- 使用TPS56339并借助WEBENCH®电源设计器创建定制设计方案
应用
- 12V、19V分布式电源总线供电
- 工业应用
- 视频监控和安保系统
- 家电
- 消费类产品应用
- 数字电视和LCD显示器
- 无线和智能扬声器

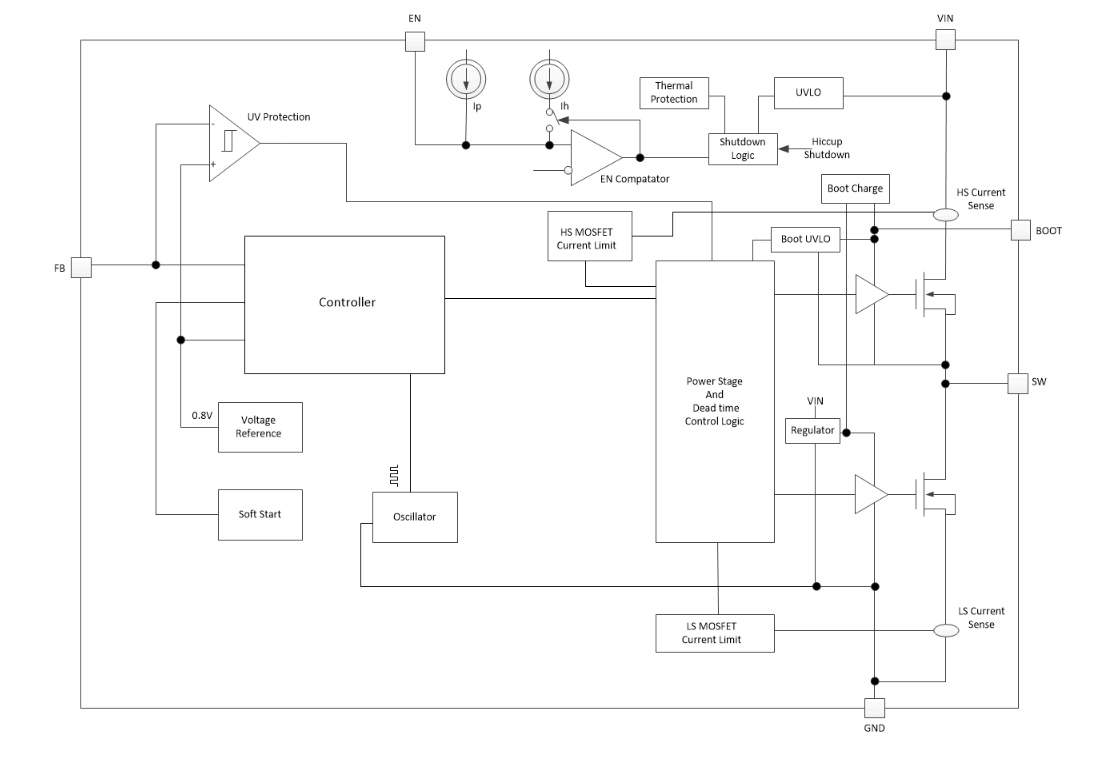

功能图
评估模块
Texas Instruments TPS56339EVM评估模块
设计用于评估TPS56339降压转换器的性能和功能。
发布日期: 2019-08-01
| 更新日期: 2023-10-13
