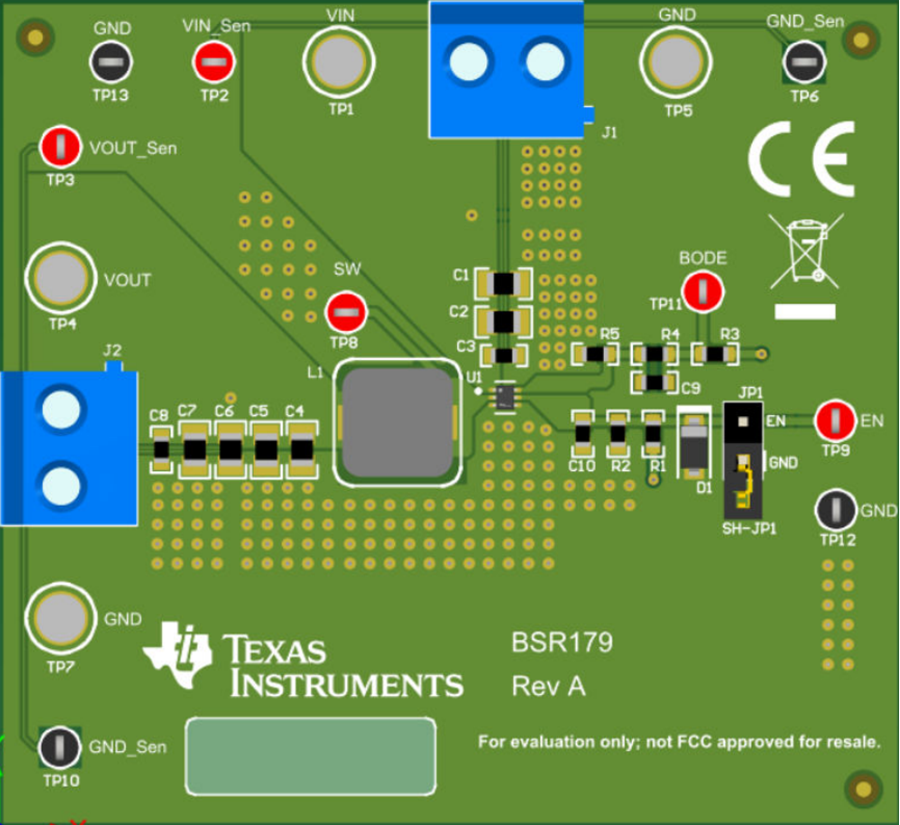

Texas Instruments TPS56524xEVM转换器评估模块

Texas Instruments TPS56524xEVM转换器评估模块(EVM) 是经完全组装和测试的电路，用于评估TPS565242或TPS565247降压转换器。TPS565242可在经济模式下工作，通过改变轻负载条件下的开关频率实现更高效率。TPS565247采用FCCM工作模式，保持恒定开关频率。两款器件均为5A同步降压转换器，采用SOT-563封装。这些评估模块的输入电压范围为3V至16V（12V标称值），可提供1.05V输出（5A时）。Texas Instruments TPS56524xEVM包括可用于反馈环路测量的交流信号注入端子。
