Texas Instruments TPS568230同步降压稳压器
Texas Instruments TPS568230同步降压稳压器具有高电压输入、高效率，并集成FET。TPS568230具有ULQ™（超低静态电流）功能，可实现低偏置电流和大负荷运行。借助ULQ™功能，可在低功耗运行时显著延长电池寿命。
TPS568230的输入电压范围为4.5V至18V，可支持内部和外部软启动时间选项。DCAP3™控制模式提供快速瞬态响应、良好的线路和负载调节，无需外部补偿，并支持低等效串联电阻 (ESR) 输出电容器，如专用聚合物和超低ESR陶瓷电容器。
该器件具有OVP、UVP、OCP、OTP和UVLO保护特性，以及电源正常信号和输出放电功能。MODE引脚可用于设置Eco-mode™、OOA模式或FCCM模式，适合轻负载运行。TPS568230采用20引脚、3.0mm x 3.0mm HotRod™封装。该器件的指定结点温度范围为-40°C至125°C。
特性
- 输入电压范围：4.5V至18V
- D-CAP3™架构控制，实现快速瞬态响应
- 输出电压范围：0.6V至7V
- 1%反馈电压精度 (25°C)
- 连续输出电流：8A
- 集成19.5mΩ和9.5mΩ RDS(on) 内部电源开关
- ULQ™运行，能够在系统待机期间延长电池寿命
- 可选择Eco-Mode™、OOA和FCCM模式，适用于轻负载运行（通过MODE引脚）
- 600kHz、800kHz和1MHz可选开关频率（通过MODE引脚）
- OOA轻负载运行，开关频率超过25kHz
- 支持大负荷运行
- 可调软启动时间（通过SS引脚）
- 电源良好指示器
- 内置输出放电功能
- 逐周期过流保护
- 非锁存OC、OV、UV、OT和UVLO保护
- 小型3.0mm × 3.0mm HotRod™ QFN封装
应用
- DTV和机顶盒，服务器和存储
- 电信和网络，负载点 (POL)
- IPC、工厂自动化
- 分布式电源系统
评估模块
Texas Instruments TPS568230EVM评估模块
经全面组装和测试的电路，用于评估TPS568230降压转换器。

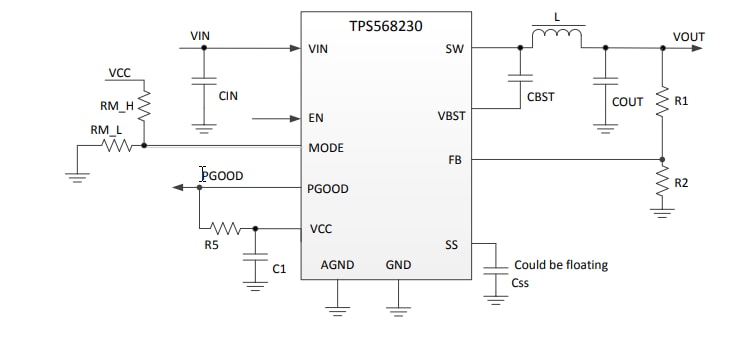

典型应用
