Texas Instruments TPS56837HEVM降压转换器评估模块
Texas Instruments TPS56837HEVM降压转换器评估模块（EVM）设计用于协助评估TPS56837H。TPS56837H是一款高效、易用的同步降压转换器，具有4.5V至28V的宽输入电压范围，在4V至22V的输出电压范围内支持高达8A的连续输出电流，适用于USB供电（USB PD）应用。Texas Instruments TPS56837H以经济模式运行，可在轻负载条件下通过500kHz的固定开关频率实现高效率，并可通过MODE引脚配置选择三种电流限制。D-CAP3™ 控制模式提供一种易于设计的稳定调节，仅需很少的外部元件，且支持具有成本效益的陶瓷电容器。
特性
- 4.5 V 到 28 V 的输入电压范围
- 输出电压范围：4 V至22 V
- 支持8 A连续输出电流
- 大占空比运行
- PSM模式
- 良好的效率和热性能
应用
- USB电源，带PD
- 工控机、EPOS、工厂自动化和控制
- 多功能打印机、视频会议系统
- 显示器、电视、扬声器、个人电脑和笔记本电脑、便携式电子产品
- 通用12 V、19V、24 V总线电源

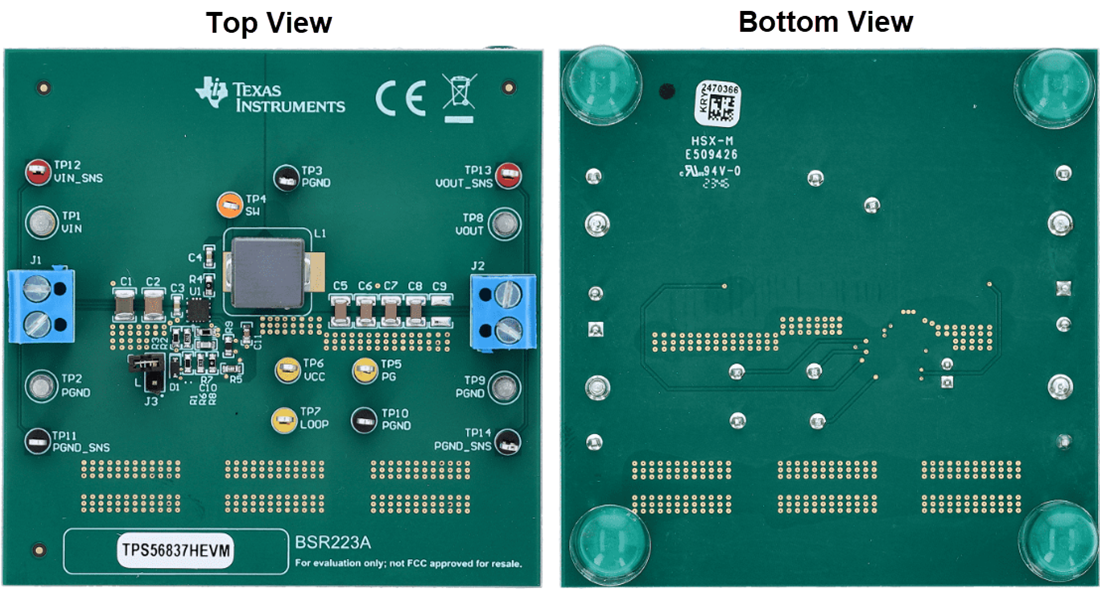

板布局
相关产品
Texas Instruments TPS56837H 8 A同步降压转换器
高效降压转换器，具有4.5V至28V的宽输入电压范围。
发布日期: 2024-02-27
| 更新日期: 2024-03-27
