Texas Instruments TPS56C230 12A同步降压转换器
Texas Instruments TPS56C230 12A同步降压转换器具有低待机电流，仅需少量外部元件，因此可用于各种应用。TPS56C230采用D-CAP3控制，此控制方式只需内部补偿即可实现快速瞬态响应以及出色的线路和负载调整。该转换器具有一个专用电路，可支持低等效串联电阻 (ESR) 输出电容器（例如专用聚合物电容器和超低ESR陶瓷电容器）。
TPS56C230 12A同步降压转换器设有MODE引脚，可用于设置Eco-mode或FCCM模式，以实现轻负载运行。Eco-mode模式支持在轻负载运行期间保持高效率，FCCM工作模式则支持在轻负载下保持低输出纹波。TPS56C230支持内部和外部软启动时间选项。该器件具有1.2ms的内部固定软启动时间，但如果应用需要更长的软启动时间，则可以使用外部SS引脚，通过连接外部电容器来实现。TPS56C230集成了电源正常状态指示器并具备输出放电功能。它具备全面的保护特性，包括OVP、UVP、OCP、OTP和UVLO。
TPS56C230采用20引脚3.0mm × 3.0mm HotRod封装，额定结温范围为–40°C至+125°C。
特性
- 输入电压范围：4.5V至18V
- 输出电压范围：0.6V至5.5V
- 支持12A连续输出电流
- D-CAP3™架构控制，可实现快速瞬态响应
- 反馈电压精度：±1% (25°C)
- 集成17mΩ和5.9mΩ FET
- 可通过MODE引脚选择Eco-mode™和强制连续导通模式 (FCCM)
- 开关频率：500kHz
- 可调软启动时间，默认为1.2ms
- 集成电源正常指示器
- 内置输出放电功能
- 逐周期过流保护
- 非锁存过压、欠压、过热和欠压锁定保护
- 工作结温范围：-40°C至+125°C
- 20引脚、3.0mm × 3.0mm HotRod™ VQFN封装
- 与8A TPS568230引脚对引脚兼容
- 使用TPS56C230并借助WEBENCH®电源设计器创建定制设计方案
应用
- 数字电视和机顶盒
- PC和工业PC
- 有线网络
- 分布式电源系统

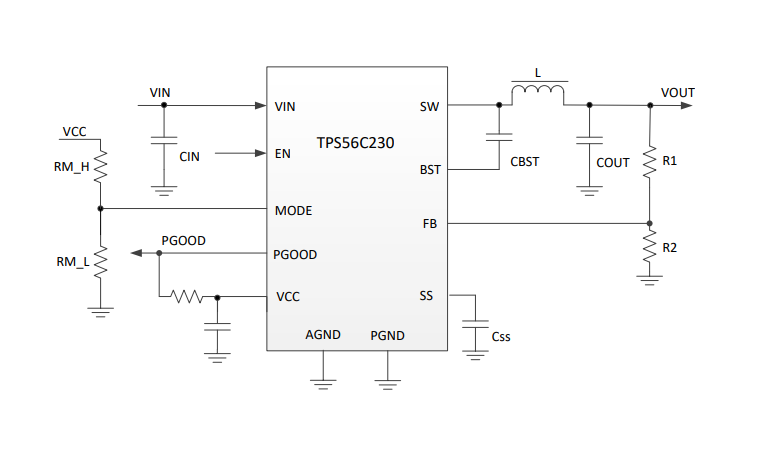

简化示意图
功能框图
