Texas Instruments TPS61022 8A升压转换器
Texas Instruments TPS61022 8A升压转换器可以为由多种电池和超级电容器供电的便携式设备和物联网设备提供电源解决方案。在整个温度范围内，TPS61022的谷值开关电流限制最小值为6.5A。在0.5V至5.5V的宽输入电压范围内，TPS61022支持可能导致超级电容器深度放电的超级电容器备用电源应用。当输入电压高于1.5V时，TPS61022转换器的开关频率为1MHz。
当输入电压低于1.5V甚至降至1V时，TPS61022的开关频率逐渐降至0.6MHz。在轻负载条件下，MODE引脚将TPS61022的工作模式设定为省电模式或强制PWM模式。TPS61022在轻负载条件下仅消耗VOUT处的26µA静态电流。关断期间，该器件与输入电源完全断开。TPS61022具有5.7V输出过压保护、输出短路保护和热关断保护特性。
特性
- 输入电压范围：0.5V至5.5V
- 启动时的最小输入电压为1.8V
- 输出电压设置范围：2.2V至5.5V
- 两个12mΩ (LS)/18mΩ (HS) MOSFET
- 8A谷值开关电流限制
- 效率：94.7%（VIN = 3.6V，VOUT = 5V，IOUT = 3A）
- 开关频率：1MHz (VIN >1.5V)； 0.6MHz (VIN <1V)
- -40°C至+125°C温度范围内的基准电压精度为±2.5%
- 轻负载运行时引脚可选自动PFM工作模式或强制PWM工作模式
- 直通模式 (VIN > VOUT)
- 关断期间输入和输出之间真正断开
- 输出过压和热关断保护
- 输出短路保护
- 2mm×2mm VQFN 7引脚封装
应用
- USB端口
- 备用超级电容器
- GPRS电源
评估模块
Texas Instruments TPS61022EVM-034评估模块
一个用于评估TPS61022 8A升压转换器性能的平台。

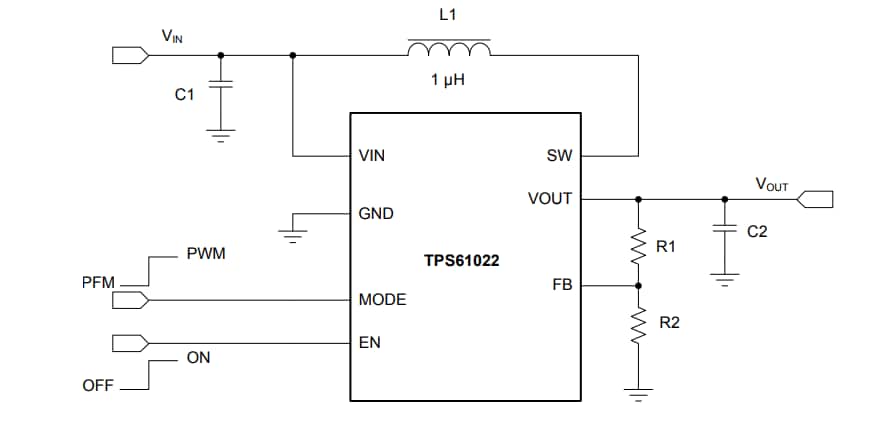

典型应用电路

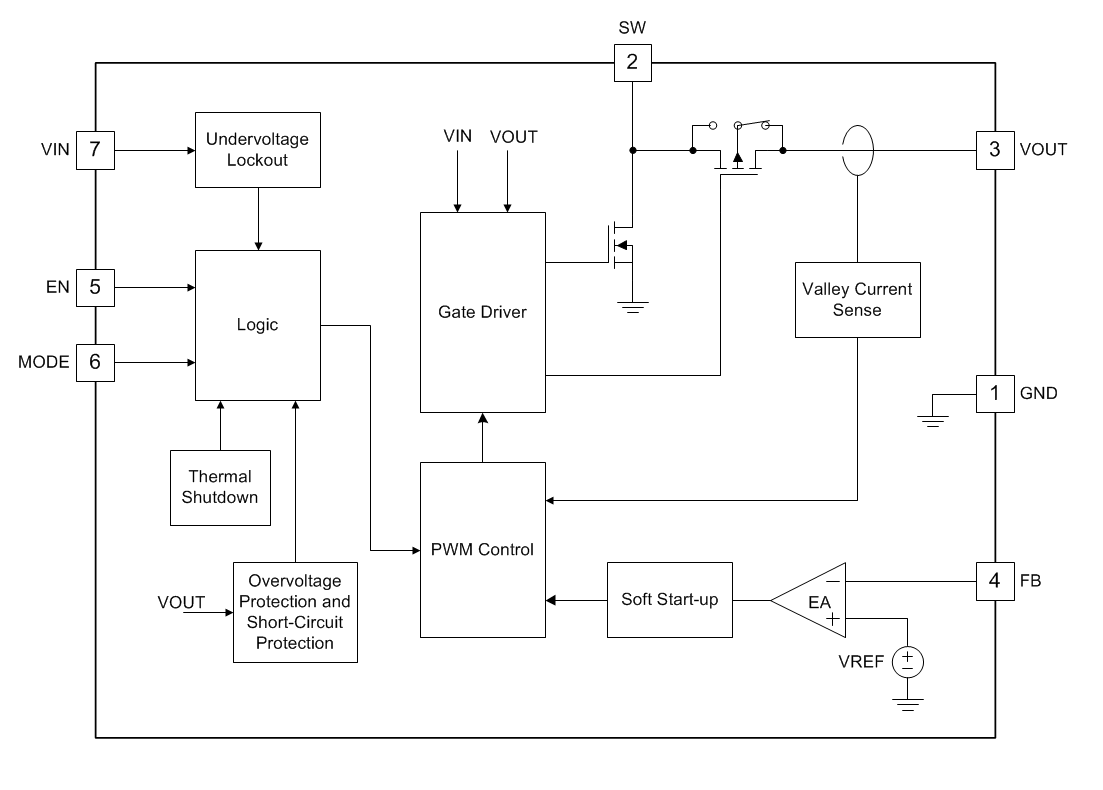

框图
