Texas Instruments TPS61023 3A升压转换器

Texas Instruments TPS61023 3A升压转换器可以为由多种电池和超级电容器供电的便携式设备和智能设备提供电源解决方案。TPS61023在整个温度范围内具有3.7A（典型值）谷值开关电流限制和0.5V超低输入电压。TPS61023支持超级电容器备用电源应用，具有0.5V至5.5V宽输入电压范围，可对超级电容器进行深度放电。

当输入电压高于1.5V时，Texas Instruments TPS61023 3A升压转换器的工作开关频率为1MHz。当输入电压低于1.5V至1V时，开关频率逐渐降至0.5MHz。TPS61023在轻负载条件下进入省电模式，从而在整个负载电流范围内保持高效率。该器件在轻负载条件下从VOUT 消耗20µA静态电流。

关断期间，TPS61023与输入电源完全断开，仅消耗0.1µA电流，从而实现较长的电池寿命。TPS61023具有5.7V输出过压保护、输出短路保护和热关断保护特性。

特性

  • 输入电压范围：0.5 V至5.5 V
  • 启动时的最小输入电压：1.8 V
  • 输出电压设置范围：2.2 V至5.5 V
  • 两个47 mΩ (LS)/68 mΩ (HS) MOSFET
  • 3.7A谷值开关电流限制
  • 效率：94%（VIN = 3.6V、VOUT = 5V和IOUT = 1.5A时）
  • 开关频率：1MHz（VIN > 1.5V时）；0.5MHz（VIN < 1V时）
  • 来自VIN 和SW的关断电流：0.1µA（典型值）
  • 参考电压精度：±2.5%（-40°C至+125°C）
  • 轻负载时自动PFM工作模式
  • 直通模式（当VIN > VOUT 时）
  • 关断期间输入和输出之间真正断开
  • 输出过压和热关断保护
  • 输出短路保护
  • 1.2mm×1.6mm SOT 563 (DRL) 6引脚封装

应用

  • 电子货架标签
  • 可视门铃
  • 遥控器

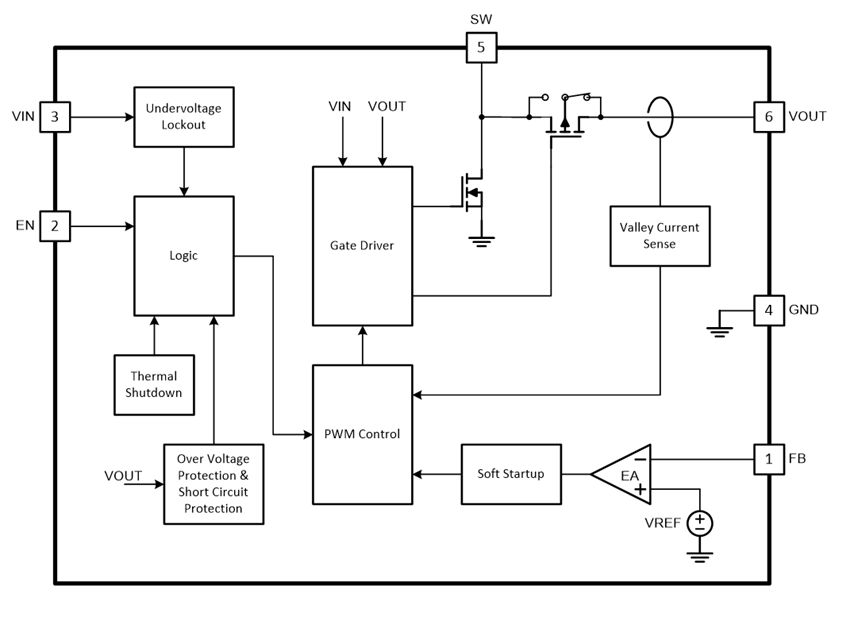

框图

框图 - Texas Instruments TPS61023 3A升压转换器

相关开发工具

Texas Instruments TPS61023EVM-052评估模块 (EVM)

用于TPS61023的评估模块，TPS61023是一款具有超低输入电压的3A升压转换器。
