Texas Instruments TPS61033x/TPS61033x-Q1同步升压转换器

Texas Instruments TPS61033x/TPS61033x-Q1同步升压转换器为由各种电池和其他电源供电的便携式设备和智能设备提供电源解决方案。TPS61033/TPS61033x-Q1在整个温度范围内具有5.5A（典型值）谷值开关电流限制功能。此外，该器件采用自适应恒定导通时间谷值电流控制拓扑结构来调节输出电压，并以2.4MHz的开关频率工作。通过配置MODE引脚，可在轻负载时选择两种模式：自动PFM模式和强制PWM模式，以平衡轻负载时的效率和抗噪能力。

在轻负载条件下，TI TPS61033x/TPS61033x-Q1从VIN 消耗的静态电流为20µA。TPS61033x与输入电源完全断开，在关断期间仅消耗0.1µA的电流，以延长电池寿命。

该转换器具有5.75V输出过压保护、输出短路保护和热关断保护功能。

TPS61033/TPS61033x-Q1采用2.1mm × 1.6mm SOT583封装，外部元件最少，解决方案尺寸极小。TPS61033x-Q1器件通过了AEC-Q100认证，适合汽车应用。

特性

  • 两个谷值开关电流限制选项
    • TPS61033：5.5A（典型值）
    • TPS610333：1.85A（典型值）
  • 高效率和功率容量
    • 两个25mΩ (LS)/46mΩ (HS) MOSFET
    • 使用小型L-C，最高支持2.4MHz
    • 在VIN = 3.3V、VOUT = 5V和IOUT = 1A的条件下，效率高达93.42%
    • 在 VIN = 3.3V、VOUT = 5V和IOUT = 2A的条件下，效率高达90.78%
  • 延长系统运行时间
    • 输入VIN 引脚的典型静态电流：20μA
    • 输入VOUT 引脚的典型静态电流：5.3μA
    • 关断电流典型值为0.1μA
  • 输入电压范围：1.8V至5.5V
  • 输出电压范围：2.2V至5.5V
    • 当FB连接到VIN 时输出电压固定为5.0V
  • 在–40°C至+125°C温度范围内，参考电压精度为±1.5%
  • 具有窗口比较器的电源正常输出
  • 在轻负载条件下，可通过引脚选择自动PFM或强制PWM模式
  • VIN > VOUT 时的直通模式
  • 安全性及可靠运行特性
    • 关断期间输入和输出之间真正断开
    • 输出过压和热关断保护
    • 输出短路保护
  • 2.1mm × 1.6mm SOT583 8引脚封装

应用

  • 平板电脑（多媒体）
  • 智能扬声器
  • 移动POS

数据手册

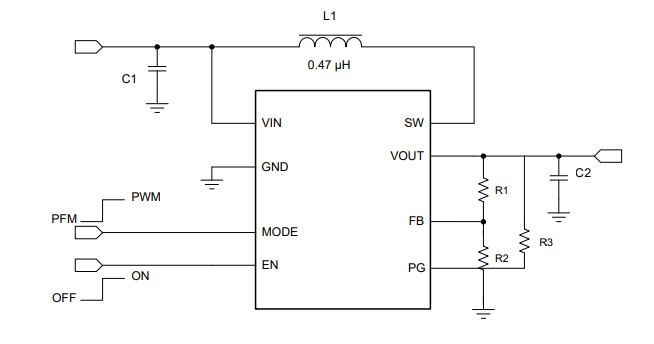

典型应用电路

应用电路图 - Texas Instruments TPS61033x/TPS61033x-Q1同步升压转换器

方框图

框图 - Texas Instruments TPS61033x/TPS61033x-Q1同步升压转换器

相关评估模块

Texas Instruments TPS61033EVM-105转换器评估模块

评估采用PG&PFM/PWM控制的同步升压转换器TPS61033的性能。

Learn More关于Texas Instruments TPS61033EVM-105转换器评估模块 View Products与Texas Instruments TPS61033EVM-105转换器评估模块相关
