Texas Instruments TPS61094EVM-066转换器评估模块
Texas Instruments TPS61094EVM-066转换器评估模块 (EVM) 设计用于帮助评估TPS61094。TPS61094是一款同步双向降压/升压转换器，在输入和输出之间有一个旁路开关。该器件为电表和超级电容器的备用电源应用提供了一个电源解决方案。TPS61094具有宽输入电压范围和高达5.5V的输出电压。当 TPS61094在降压模式下为超级电容器充电时，可通过两个外部电阻器对充电电流和充电终止电压进行编程。当TPS61094在升压模式下工作时，可使用一个外部电阻器对输出电压进行编程。
特性
- 输入电压范围：0.7V至5.5V
- 输出电压范围：2.7V至5.4V
- 最小谷值电流限制：1.7A
- 2mm x 3mm WSON封装

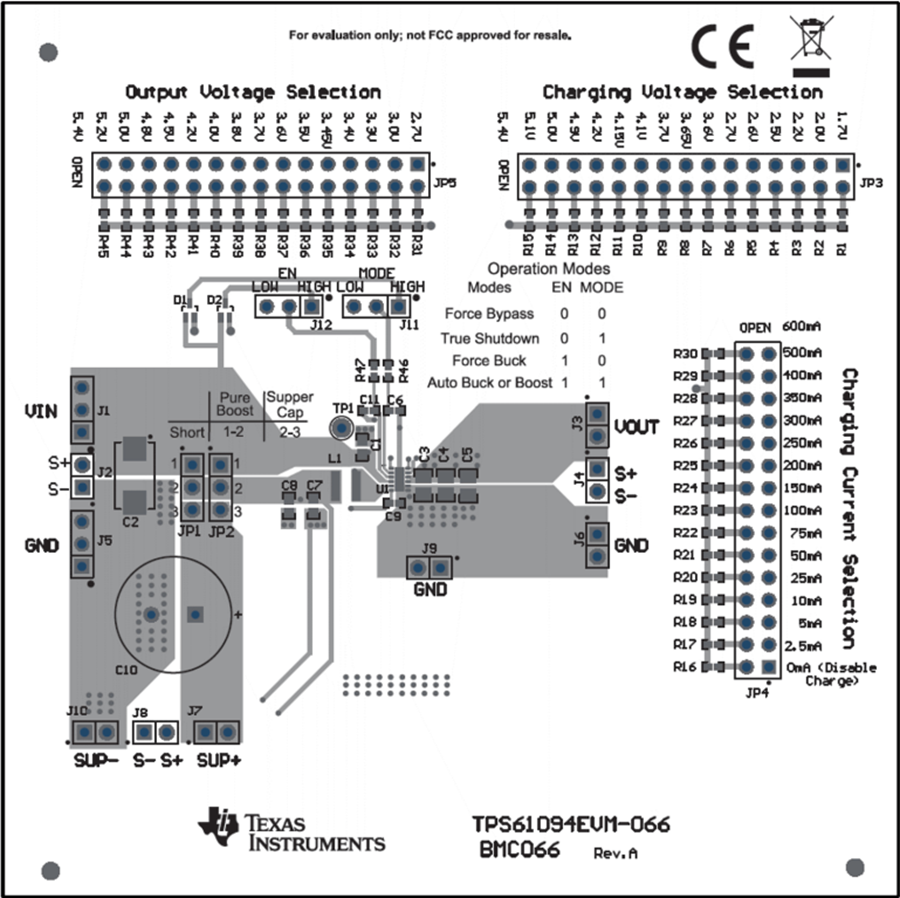

板布局
特色元件
Texas Instruments TPS61094 60nA双向降压/升压转换器
为智能仪表和超级电容器备用电源应用提供电源解决方案。
发布日期: 2021-10-08
| 更新日期: 2022-03-11
