Texas Instruments TPS61288同步升压转换器

Texas Instruments TPS61288同步升压转换器是一款高功率密度、完全集成的同步升压转换器。它配有一个6.5mΩ电源开关和一个8.5mΩ整流器开关，为便携式系统提供高效率和小尺寸解决方案。TPS61288具有2V（2.4V上升）至18V宽输入电压范围，可为采用单节或两节锂电池的应用提供支持。该器件具有15A开关电流能力，可提供高达18V输出电压。

Texas Instruments TPS61288采用峰值电流控制拓扑，具有SOO调制功能，可调节输出电压。在中等到重负载条件下，该器件在脉宽调制 (PWM) 模式下运行。在轻负载和低占空比条件下，它自动在脉冲频率调制 (PFM) 模式下运行。SOO调制可在宽负载/VIN范围内实现精确调节，同时保持高效率和低输出纹波。PWM模式下的开关频率为500kHz。TPS61288提供19V输出过压保护、逐周期过流保护和热关断保护。

特性

  • 宽输入电压和输出电压范围
    • VIN：2.0V至18V
    • 启动时的最小输入电压为2.4V
    • VOUT：4.5V至18V
  • 高效率和功率容量
    • 峰值开关电流限制：15A
    • 两个6.5mΩ (LS)/8.5mΩ (HS) MOSFET
    • 开关频率：500kHz
    • 效率高达94.7%（VIN=3.6V，VOUT=13V，IOUT=2A时）
    • 效率高达96.9%（VIN=7.2V、VOUT=16V和IOUT=2.5A时）
  • 延长系统运行时间
    • VOUT引脚的静态电流为110µA（典型值）
    • 关断时VIN引脚的电流为2.1µA（最大值）
    • 轻负载和低占空比时平滑的导通时间/关断时间 (SOO) 调制，以及PFM和PWM之间无直流失调
  • 丰富的保护特性
    • 输出电压保护（19V时）
    • 逐周期过流保护
    • 热关断
  • 2.5mm × 3.0mm QFN封装

应用

  • 蓝牙™扬声器
  • LCD显示器的源驱动器
  • USB Type-C供电

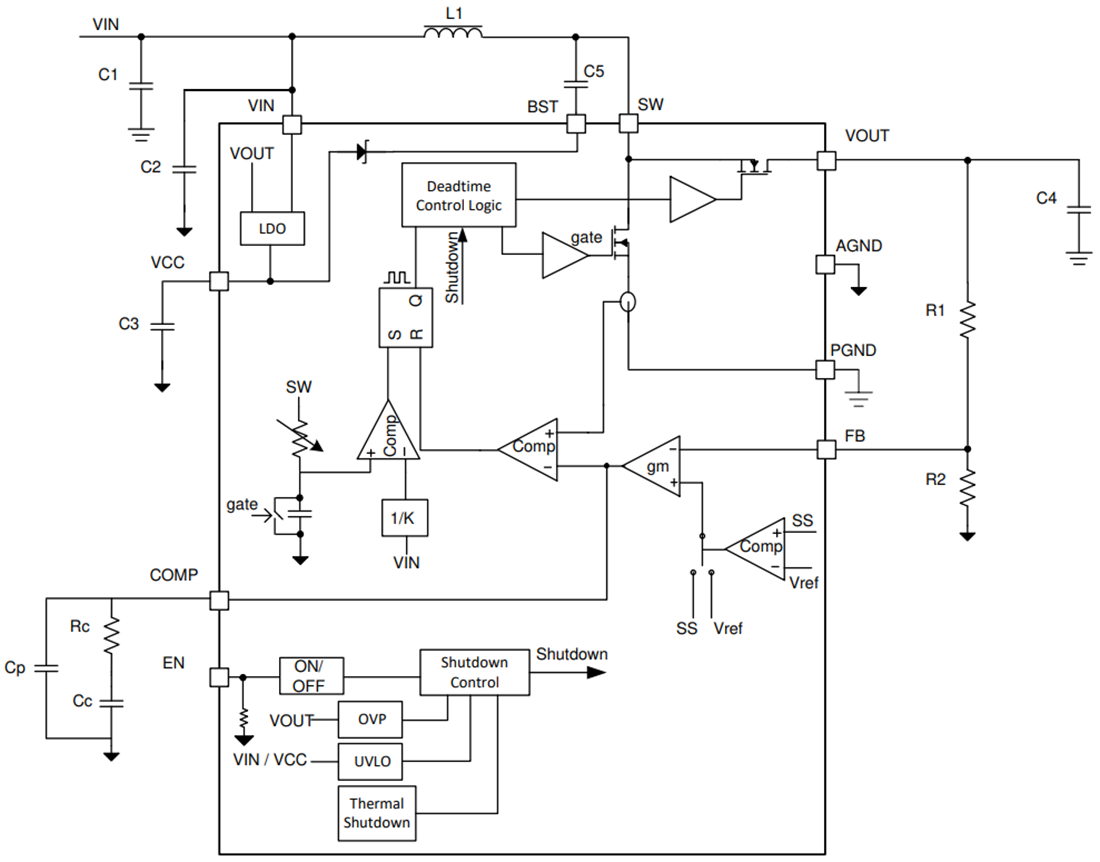

功能框图

框图 - Texas Instruments TPS61288同步升压转换器

相关开发工具

Texas Instruments TPS61288EVM-064评估模块

用于测试TPS61288升压转换器性能的评估模块 (EVM)。

Learn More关于Texas Instruments TPS61288EVM-064评估模块 View Products与Texas Instruments TPS61288EVM-064评估模块相关
