Texas Instruments TPS6280x 1A超低Iq降压转换器
Texas Instruments TPS6280x 1A超低Iq降压转换器采用芯片级封装，提供1.05 x 0.70mm微小解决方案尺寸。TPS6280x转换器提供2.3mA典型静态电流，无缝进入省电模式以减少开关周期，从而保持高效率。该器件通过TI的DCS-Contro™拓扑使用微型电感器和电容器操作，创建高达4MHz/1.5MHz的开关频率。
通过将VSEL/MODE引脚连接到GND可以获得1.2V固定输出电压，只用一个连接到VSEL/MODE引脚的外部电阻器就可以选择16个内部设置的输出电压。一旦通过在VSEL/MODE引脚施加高电平而启动了TPS6280x，就进入强制PWM模式。该器件的典型开关频率为4MHz/1.5MHz，可在强制PWM模式下获得最低输出电压纹波。TPS6280x降压转换器采用小型6引脚WCSP封装，脚距为0.35mm。
特性
- 输入电压范围：1.8V至5.5V
- 工作静态电流：2.3µA
- 开关频率：高达4MHz/1.5MHz
- 输出电流：0.6A/1.0A
- 输出电压精度：1%
- 输出放电
- 100%占空比运行
- 可选省电/强制PWM模式
- R2D转换器，用于VOUT灵活设置
- 16个可选择 +1个固定输出电压
- TPS62801：0.8V至1.55V（50mV步进）
- TPS62802：1.8V至3.3V（100mV步进）
- TPS62806：0.4V至0.775V（25mV步进）
- 智能使能引脚
- 优化引脚分配以支持0201元件
- DCS-Control™ Topology™
- 微型6引脚、0.35mm脚距WCSP封装
- 支持
应用
- 可穿戴电子产品
- 智能手机
- 物联网应用
- 2节AA电池供电类应用

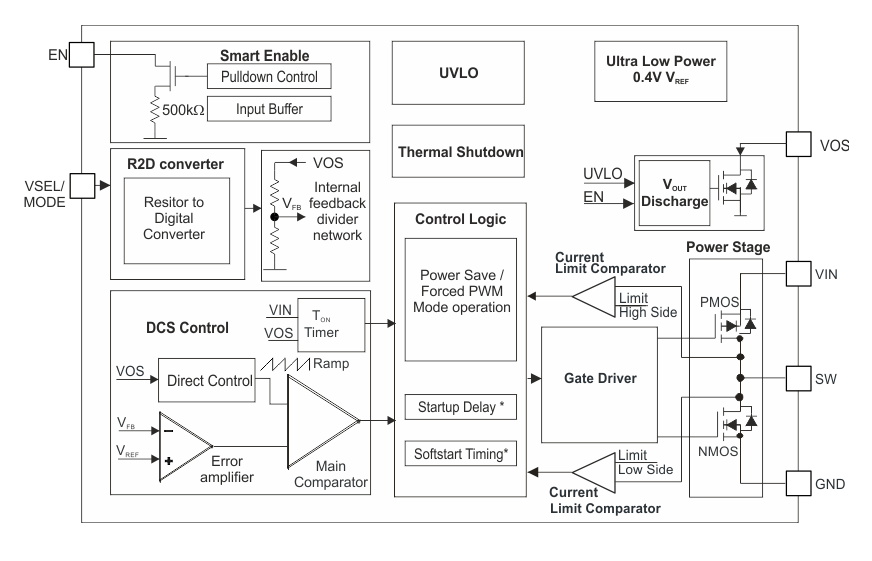

框图
发布日期: 2018-05-23
| 更新日期: 2023-01-20
