Texas Instruments 德州仪器 TPS63025x 单电感器升降压转换器
德州仪器 TPS63025x 单电感升压转换器是高效率、低静态电流升降压转换器，适用于输入电压高于或低于输出电压的应用 。升压模式下，输出电流可高达 2A ，而降压模式下，输出电流可高达 4A。开关内的最大平均电流被限制在 4A（典型值）。TPS63025x 通过在升压或降压模式中自动切换，以调节整个输入电压范围内的输出电压。该升降压转换器基于一个频率固定的脉宽调制(PWM)控制器，该控制器使用同步整流功能来实现最大效率。在低负载电流下，该转换器进入节能模式以保持高效率。
特性
- Real Buck or Boost operation with an automatic and seamless transition between Buck and Boost operation
- 2.3V to 5.5V input voltage range
- 2A continuous output current: VIN≥ 2.5V, VOUT=3.3V
- Adjustable and fixed output voltage
- Efficiency up to 95% in Buck or Boost mode and up to 97% when VIN=VOUT
- 2.5MHz typical switching frequency
- 35µA operating Quiescent current
- Integrated soft start
- Power save mode
- True shutdown function
- Output capacitor discharge function
- Over-Temperature Protection (OTP) and Over-Current Protection (OCP)
- Wide capacitance selection
应用
- Cellular phones
- Smartphones
- Tablets PC
- PC and smartphone accessories
- Point of Load (PoL) regulation
- Battery powered applications
Associated Product
Texas Instruments 德州仪器 TPS63025xEVM-553/668 降压-升压稳压器评估模块
用于测试 & 评估 TPS63025x 器件 系列全集成降压-升压转换器。

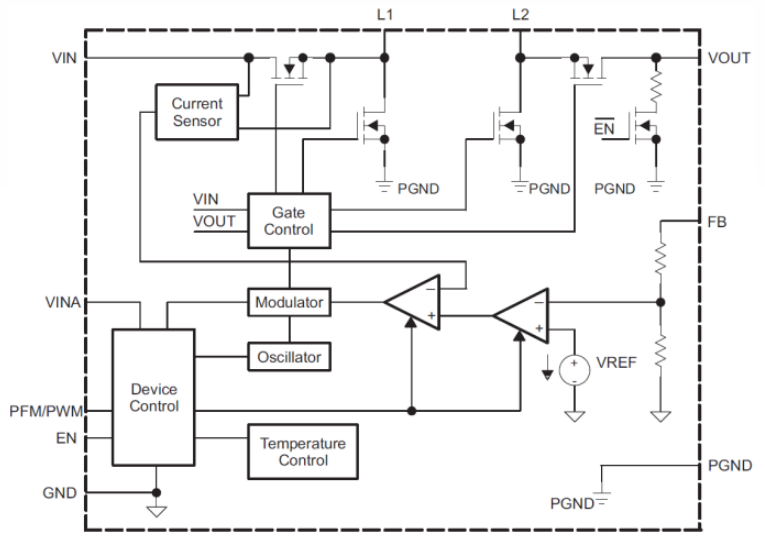

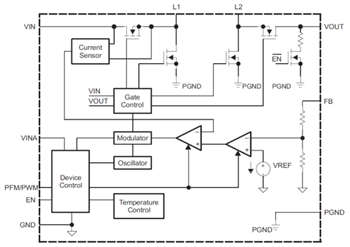

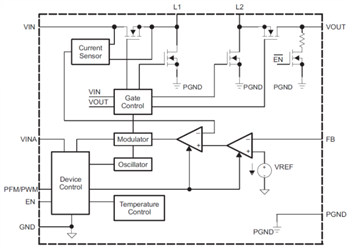

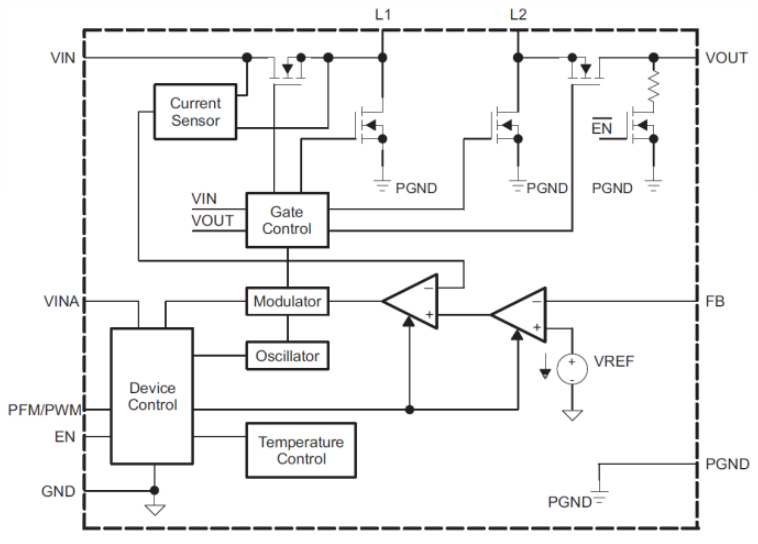

Block Diagrams
发布日期: 2015-03-06
| 更新日期: 2022-03-11
