Texas Instruments TPS63901降压-升压转换器
Texas Instruments TPS63901降压-升压转换器具有超低静态电流（典型值为 75nA），提供高效率。该器件具有32个用户可编程的输出电压设置，范围为1.8V至5V。动态电压调节特性使各项应用可于运行期间在两个输出电压之间进行切换。
TI TPS63901降压-升压转换器提供宽电源电压范围和可编程的输入电流限制（1mA至100mA和无限制）。得益于上述电流限制和电压范围，该器件非常适合各种一次电池(3芯串联碱性电池、1S Li-MnO2或1S Li-SOCl2)以及二次电池搭配使用。
高输出电流功能支持sub-1GHz、BLE、LoRa、wM-Bus和NB-IoT等常用射频标准。
特性
- 输入电压范围：1.8V至5.5V
- 输出电压范围：1.8V至5V（100mV步进）
- 可通过外部电阻器编程
- SEL引脚，切换两个输出电压预设
- VI≥2.0V、VO=3.3V时的输出电流为400mA
- 可堆叠：并行多个器件，用于提高输出电流
- 效率：>90%（10µA负载电流时）
- 静态电流：75nA
- 关断电流：60nA
- 单模运行
- 消除降压、降压-升压和升压操作之间的模式转换
- 低输出纹波
- 出色的瞬态性能
- 强大的操作特性
- 集成软启动
- 可编程输入电流限制，具有8个设置（1mA至100mA和无限）
- 输出短路和过热保护
- 微型解决方案尺寸
- 小型2.2µH电感器、单个22µF输出电容器
- 12焊球、1.5mm × 1.15 mm、0.35mm脚距CSP封装
应用
- 智能手表
- 智能跟踪器
- 可穿戴电子产品
- 医疗传感器贴片和患者监护仪
- 智能电表和传感器节点
- 电子智能锁
- 工业物联网（智能传感器）和NB-IoT
相关产品
Texas Instruments TPS63901EVM-100转换器评估模块
帮助评估和测试降压-升压转换器TPS63901的运行情况及功能性。
简化示意图

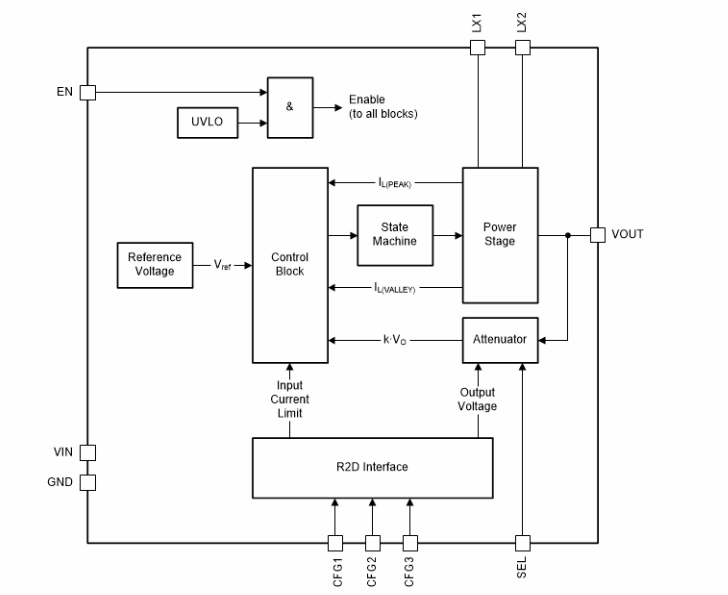

框图
发布日期: 2022-08-01
| 更新日期: 2022-08-09
