Texas Instruments TPS650002-Q1 SVS电源管理IC

Texas Instruments TPS650002-Q1 SVS电源管理IC将一个降压转换器与两个低压差稳压器相结合，提供汽车应用解决方案。2.25MHz降压转换器在轻负载下进入低功耗模式，以便在尽可能宽的负载电流范围内实现最高效率。该降压转换器支持采用小型电感器和电容器，实现小解决方案尺寸。电源良好状态输出可用于测序。

该LDO的输出电流为300mA，工作输入电压范围为1.6V至6V。因此，可从降压转换器提供LDO。为实现设计和排序灵活性，该降压转换器和LDO具有单独的电压输入和使能。TPS650002-Q1 PMIC通过MODE引脚可以被强制进入固定频率PWM，用于低噪声应用。

TPS650002-Q1 SVS电源管理IC采用16引脚无引线封装 (3mm×3mm WQFN)。TPS650002-Q1器件符合汽车应用类AEC-Q100认证。

特性

  • 符合汽车应用标准
  • 下列性能符合AEC-Q100标准：
    • 器件温度等级2：-40°C至+105°C，TA
  • 降压转化器
  • VIN范围：2.3V至6V
  • 2.25MHz固定频率工作
  • 600mA输出电流
  • LDO
    • VIN范围：1.6V至6V
    • 输出电流：高达300mA
    • 独立的电源输入和使能
  • 3mm×3mm 16引脚WQFN

应用

  • 汽车摄像头模块
  • 汽车信息娱乐
  • 汽车仪表
  • 汽车传感器融合

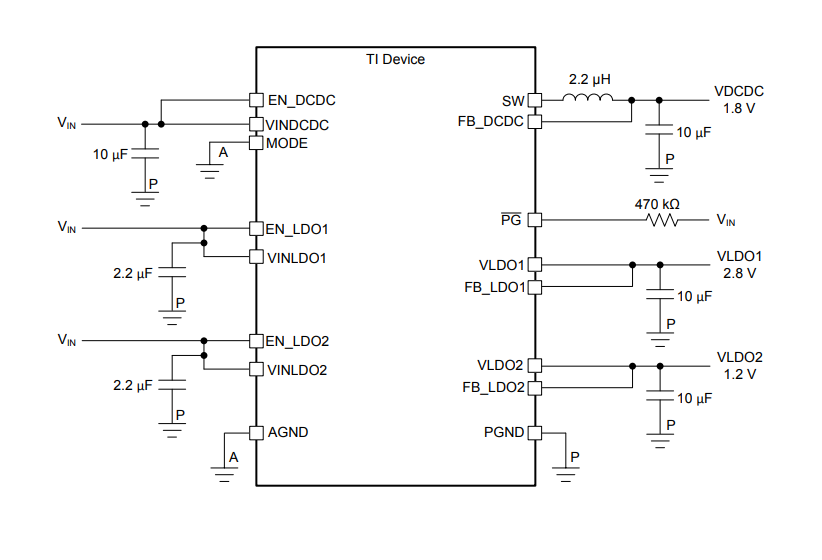

典型应用原理图

原理图 - Texas Instruments TPS650002-Q1 SVS电源管理IC
发布日期: 2019-11-14 | 更新日期: 2024-01-31
