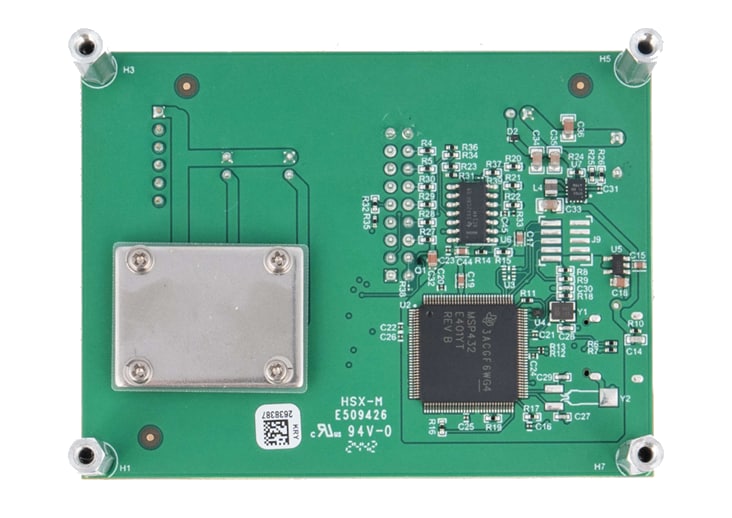

Texas Instruments TPS650360EVM-SKT 评估模块
Texas Instruments TPS650360EVM-SKT评估模块用于评估TPS650360-Q1、TPS650361-Q1、TPS650362-Q1、TPS650363-Q1、TPS650364-Q1、TPS650365-Q1、TPS650366-Q1、TPS650367-Q1和TPS650368电源管理IC（PMIC）。TPS65036x PMIC为高度集成器件，适用于电源时序应用。TPS65036x集成三个降压转换器和一个低压差（LDO）稳压器，具备可配置的上电和关断时序。
TI TPS650360EVM-SKT评估模块包含板载USB转I2C适配器、电源端子、用于直流稳压器输入与输出的跳线，以及用于标准测量的测试点。
特性
- 针对功能安全标准
- 开发用于功能安全应用
- 可提供文档，帮助实现符合ISO26262和IEC61508标准的系统设计
- 系统能力与硬件完整性可达ASIL-B和SIL-2要求
- 所有输出电源轨均配备欠压和过压监测器以及电流限制功能
- 看门狗（触发或问答）
- 电压监测器内置自检功能
- 温度警告和热关闭功能
- 一个低压差 (LDO) 稳压器：
- VIN范围：3.0V至5.5V
- VOUT范围：1.8V至3.4V
- 低噪声、高PSRR
- 输出电压可通过I2C调节
- 输出电流高达 300 mA
- 独立电源输入和使能
- 三个降压转换器
- BUCK1 VIN范围：4V至35V
- BUCK1 VOUT范围：3V至5.5V
- BUCK1输出电流高达2000mA
- BUCK2和BUCK3 VIN范围：3.0V至5.5V
- BUCK2和BUCK3 VOUT范围：0.6V至3.4V
- BUCK2和BUCK3输出电流高达2700mA
- 扩频时钟（SSC）发生器，用于降低EMI
- 2.2MHz或4.4MHz可配置强制固定开关频率PWM，或autoPFM模式运行（默认设置为2.2MHz）
应用
- 汽车摄像头模块
- 环视摄像头模块
- 后视摄像头模块
- 驱动器监视器摄像头模块
- 同轴电缆供电 (POC) 摄像头模块
- 电子后视镜相机模块
- 前视摄像头模块
- 安全MCU电源
- OBC、DC/DC、区域控制器
- 逆变器与电机控制（牵引逆变器）
- 加热和冷却（汽车HVAC压缩机模块）
必要设备
- 搭载Windows®、MacOS®或Linux®操作系统的电脑
- PMIC GUI
- USB-C®数据线
套件内容
- TPS650360EVM-SKT 的产品评估板
- USB-A转USB-C电缆
驱动评估模块
Texas Instruments TPS650360EVM PMIC 评估模块 (EVM)
该模块设计用于TPS65036x-Q1电源管理集成电路（PMIC）器件。
布局
