Texas Instruments TPS650830 宽输入电压相量测量单元

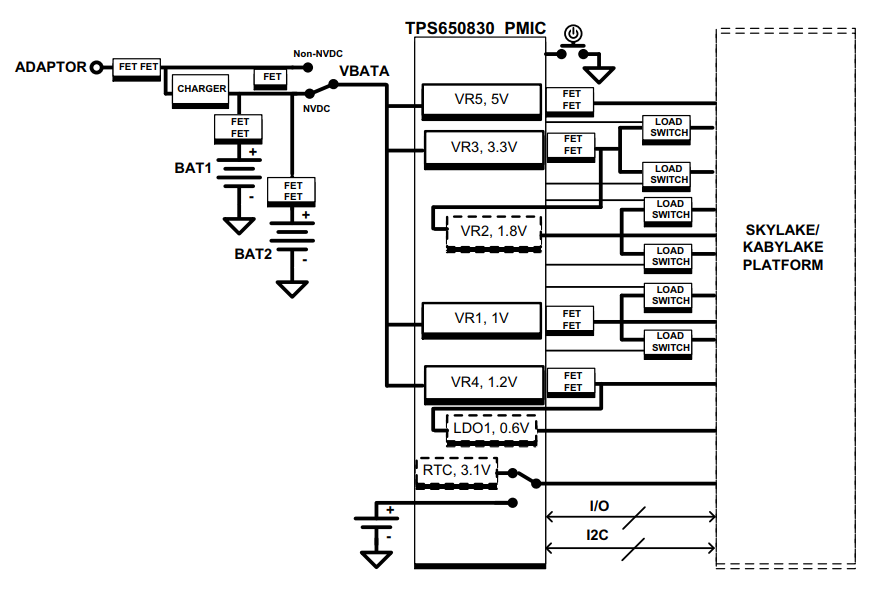

德州仪器 TPS650830 宽输入电压电源管理单元是一款单芯片解决方案电源管理集成电路，专门设计用于平板、超极本、笔记本电脑中的最新款英特尔处理器。具有 NVDC 或非 NVDC 电源架构，采用 2S、3S 或 4S 锂离子电池组。TPS650830 适用于 Volume 系统是一个将低压轨合并，实现最小尺寸并具有最低成本的系统电源解决方案。TPS650830 可提供基于英特尔参考设计的完整电源解决方案。除上电序列逻辑管理外部负载开关外，还使用了五个高效降压电压调节器（VR）和一个灌入/拉出 LDO，以提供合适的电源轨、排序和保护——包括 DDR3 和 DDR4 存储器电源。该调节器支持动态电压调整（DVS），包括连接待机（Connected Standby）,以达到最大效率。这些高频电压调节器采用小型电感和电容器，以实现解决方案尺寸的小型化。输出功率在四个 VR 控制器上可调节。一个 I²C 接口，可通过嵌入式控制器（EC）进行轻松控制。
