Texas Instruments TPS652170 PMIC
Texas Instruments TPS652170单芯片电源管理IC (PMIC) 专门设计用于为便携式和5V线路供电型应用中的AM335x ARM® Cortex®-A8处理器供电。该PMIC器件包含一个线性电池充电器（支持单节锂离子电池和锂聚合物电池）、双输入电源路径、三个降压转换器、四个低压差 (LDO) 稳压器以及一个高效升压转换器，可为两个分别由多达10个LED组成的灯串供电。此系统可由USB端口、5VAC适配器或锂离子电池的任意组合供电。
TPS652170的额定运行温度范围为-40°C至+105°C，非常适合工业应用。三个高效2.25MHz降压转换器可为系统提供内核电压、存储器和I/O电压。TPS652170器件采用具有0.4mm间距的48引脚无引线封装 (6mm × 6mm VQFN)。
特性
- 充电器和电源路径
- 电源路径上具有2A输出电流
- 线性充电器；700mA最大充电电流
- 可耐受20V电压的USB和交流输入
- 热调节、安全计时器
- 温度检测输入
- 降压转换器（DCDC1、DCDC2、DCDC3）
- 三个集成有开关FET的降压转换器
- 固定工作频率：2.25MHz
- 轻负载电流下的省电模式
- PWM模式下输出电压精度为±2%
- 100%占空比，可实现最低压降
- 每个转换器的典型静态电流为15µA
- 禁用时支持无源对地放电
- LDO稳压器（LDO1、LDO2）
- 两个可调LDO
- LDO2可配置为跟踪DCDC3
- 典型静态电流：15µA
- 负载开关（LDO3、LDO4）
- 两个独立的负载开关，可配置为LDO
- WLED驱动器
- 内部生成的PWM可支持调光控制
- 38V开路LED保护
- 支持两个LED灯串（每串多达10个LED，每个LED的电流为25mA）
- 内部低侧电流阱
- 保护
- 欠压闭锁和电池故障比较器
- 常开式按钮监控器
- 硬件复位引脚
- 受密码保护的I2C寄存器
- 接口
- I2C接口（地址0x24）
- 受密码保护的I2C寄存器
应用
- Sitara™ AM335x处理器电源
- 便携式导航系统
- 平板电脑
- 5V工业设备

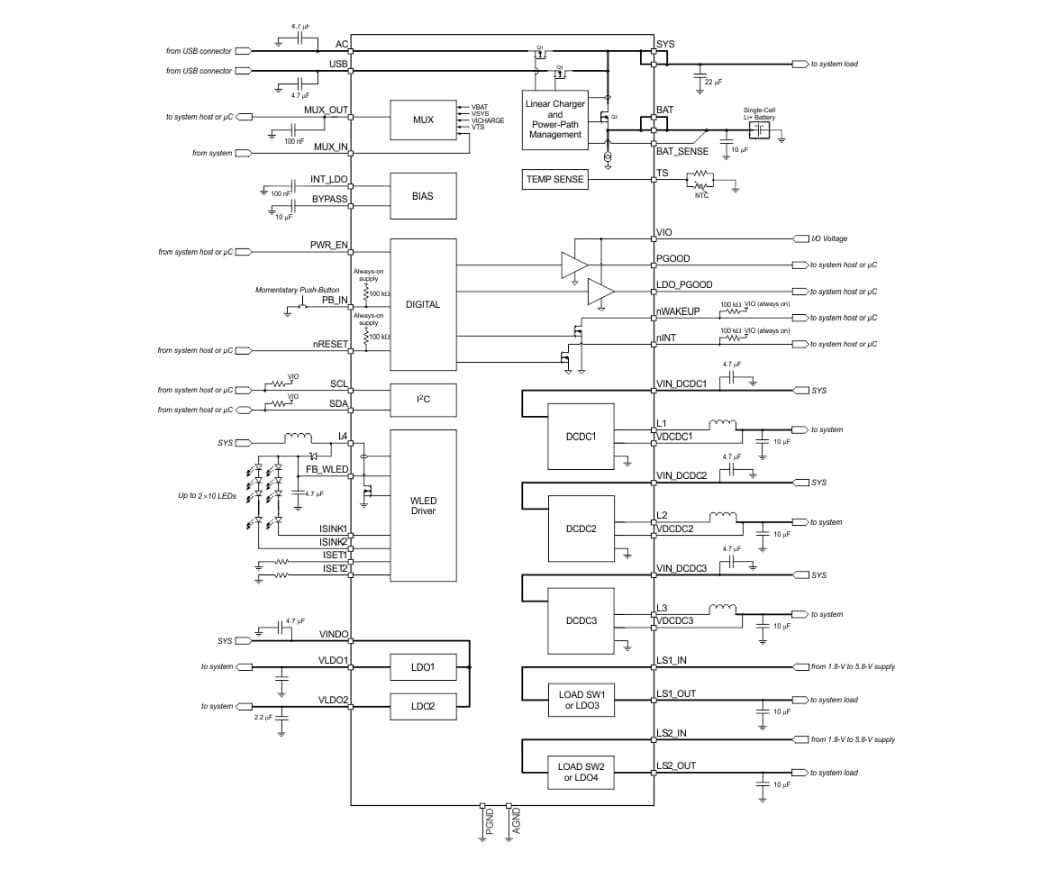

框图
简化应用图
Related Development Tool
Texas Instruments BOOSTXL-TPS652170编程BoosterPack™
非常适合用于着手开发MSP430F5529 Launchpad。
