Texas Instruments TPS65268-Q1三路降压转换器
Texas Instruments TPS65268-Q1三路降压转换器包含三路同步降压转换器，并具有4V至8V的宽输入电压范围。这款转换器具有恒定频率峰值电流模式，专用于简化应用，同时方便设计人员根据目标应用来优化系统。可通过外部电阻在200kHz至2.3MHz范围内调节转换器的开关频率。BUCK1与BUCK2和BUCK3之间呈180°异相运行（BUCK2和BUCK3同相运行），最大限度地降低了输入滤波器要求。TPS65268-Q1器件中的每个降压转换器在轻负载条件下均以强制连续电流模式 (FCCM) 运行，以降低输出电压纹波，提高负载瞬态响应。TPS65268-Q1器件具有过压、过流、短路和过热保护功能。
特性
- 符合汽车应用标准
- 具有符合AEC-Q100标准的下列特性：
- 器件温度1级：–40°C至+125°C的工作结温范围
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级2
- 器件充电器件模型 (CDM) ESD分类等级C4B
- 工作输入电压范围：4V至8V 最大持续输出电流：3A、2A、2A
- 反馈基准电压：0.6V ± 1%
- 可调节时钟频率范围：200kHz至2.3MHz
- 强制连续电流模式 (FCCM)
- 外部时钟同步
- 针对每个降压转换器提供专用使能和软启动引脚
- 输出电压电源正常指示器
- 热过载保护
应用
- 汽车
- 汽车音频和视频
- 家庭网关和接入点网络
- 监控

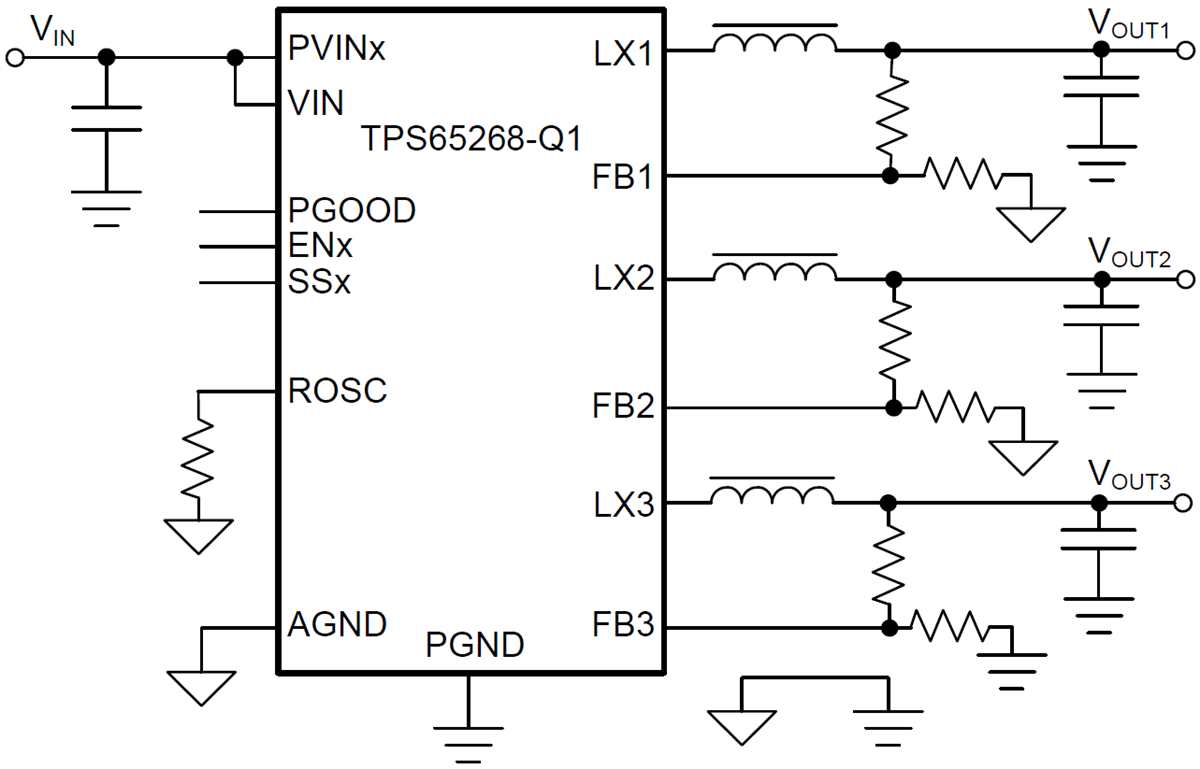

应用原理图
