Texas Instruments TPS65320D-Q1汽车LDO稳压器
Texas Instruments TPS65320D-Q1汽车LDO稳压器将高VIN直流-直流降压转换器与高VIN 280mA低压差 (LDO) 稳压器结合在一起，让设计更加灵活，以满足系统的需求。该降压稳压器具有100kHz至2.5MHz可调开关模式频率，该低压差 (LDO) 稳压器提供280mA高VIN电流能力，空载条件下的静态电流典型值为35µA。该降压稳压器集成有250mΩ高侧MOSFET，输入范围为3.6V至36V。LDO稳压器在无负载条件下具有典型的45μA低输入供电电流，还具有带低电平有效和推挽复位输出引脚的集成MOSFET。低纹波跳跃模式将空载输入电源电流降至140µA。内置保护功能包括软启动、限流、热传感以及由于功耗过高引起的关断。TPS65320D-Q1器件符合汽车应用类AEC-Q100认证。
特性
- 符合汽车应用标准
- 具有符合AEC-Q100标准的下列结果：
- 器件温度等级1：-40°C至+125°C的环境工作温度范围
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级2
- 器件充电器件模型 (CDM) ESD分类等级C4B
- 一个高VIN降压直流-直流转换器
- 输入电压范围：3.6V至36V
- 250mΩ高侧MOSFET
- 最大负载电流为3.2A，输出的可调节范围为1.1V至20V
- 可调开关频率：100kHz至2.5MHz
- 与外部时钟同步
- 利用脉冲跳跃Eco-mode™控制方案在轻负载条件下实现了高效率
- 140µA最大静态工作电流
- 一个低压差 (LDO) 稳压器
- 输入电压范围为3V至20V，具有自动拉电流功能，平衡效率和低待机电流
- 空载条件下的电流能力为280mA，静态电流典型值为35µA
- 电源良好输出（推挽）
- IO=200mA（典型值）下具有300mV低压降电压
- 两款稳压器均可提供过流保护
- 过热保护
- 14引脚HTSSOP封装（采用PowerPAD™集成电路封装）
应用
- 汽车信息娱乐和仪表板
- 高级辅助驾驶系统 (ADAS)
- 汽车远程信息处理、紧急呼叫
相关内容
Texas Instruments TPS65320C-EVM降压转换器评估模块 (EVM)
评估集成有低压降稳压器 (LDO) 的开关模式直流-直流降压转换器 TPS65320C-Q1。

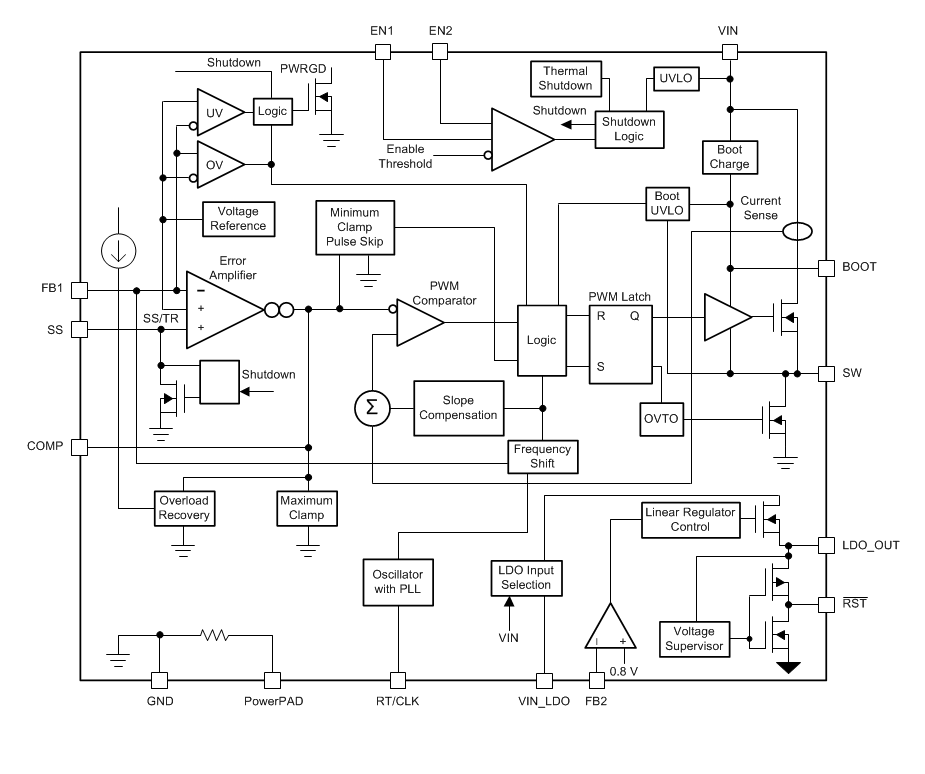

框图
