Texas Instruments TPS658643高级电源管理IC (PMIC)
Texas Instruments TPS658643高级电源管理IC (PMIC) 为手持设备提供易于使用、完全集成的解决方案，在小型封装中集成了多个稳压电源、系统管理以及显示功能。I2C接口可控制各种子系统参数。Texas Instruments TPS658643内部寄存器具有一整套状态信息，可轻松诊断和主机控制处理故障情况。
特性
- 集成电源
- 三个可编程降压转换器
- 软件控制的使能/强制PWM模式
- 自动省电模式
- 最大1.5A输出（SM0和SM2）最大2A输出 (SM1)
- 11个可编程通用LDO
- 七个，输出电压范围为1.25V至3.3V
- 两个，输出电压范围为0.725V至1.5V或1.25V至2.586V（工厂可编程）
- 一个“常开”，输出电压范围为1.25V至3.3V
- 一个，输出电压范围为1.7V至2.475V
- 三个可编程降压转换器
- 显示支持功能
- 三个PWM输出，具有可编程频率和占空比
- 双RGB LED驱动器
- 主机接口
- I2C总线
- 中断控制器，带可屏蔽中断
- GPIO控制（4）
- 系统管理
- 所有电源输出上电源良好监控
- 软件重置功能
- 硬件开/关和重新启动控制
- 实时计数器
- 11通道ADC，具有三种工作模式
- 单一转换
- 峰值检波
- 平均
应用
- 平板电脑
- 上网本
- 智能手机
- 便携式导航设备
- 便携式媒体播放器

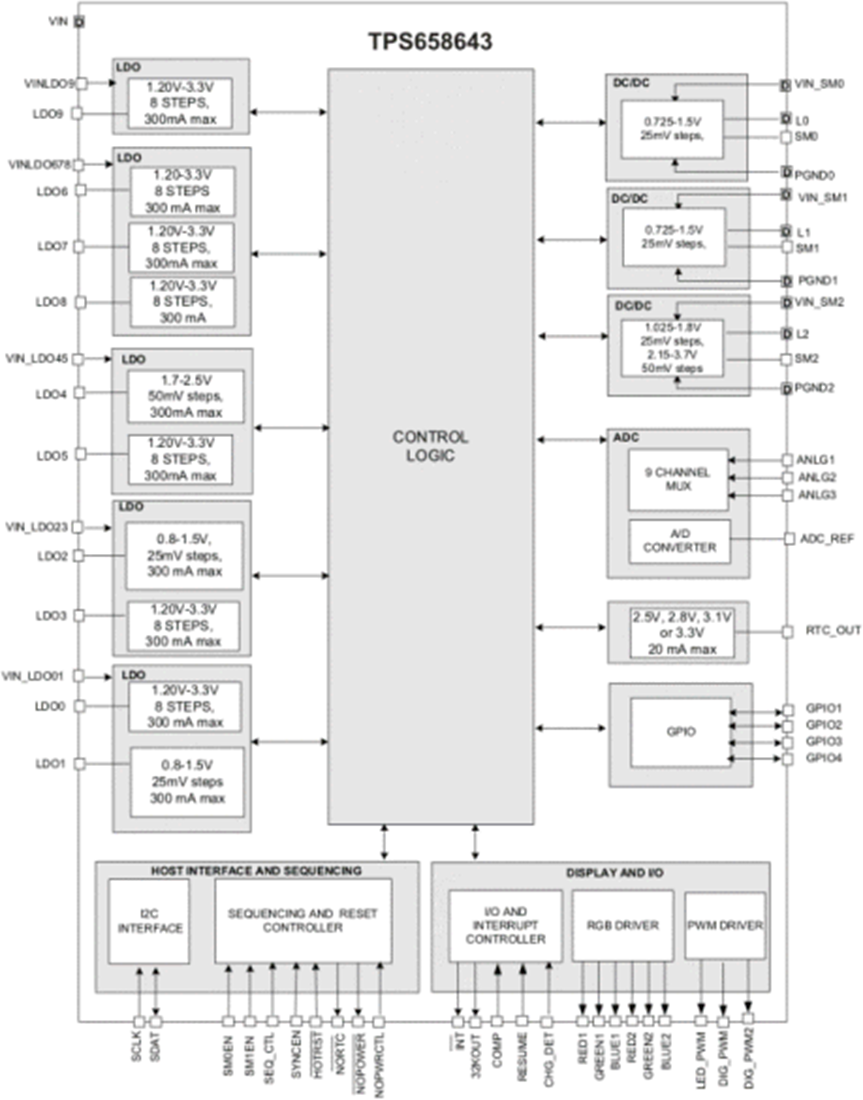

功能框图
发布日期: 2021-01-11
| 更新日期: 2022-03-11
