Texas Instruments TPS659128x集成了一个32kHz RC振荡器,用于在上电或断电期间对所有资源进行排序。所有LDO和直流-直流转换器均可通过I2C或SPI接口或启动后的基本使能引脚进行控制。此外,借助电压调节接口,可通过I2C或基本的顶-地控制将直流-直流转换器转换为不同电压。该器件内部集成了三个具有高级调光功能的LED驱动器。
通用输入输出 (GPIO) 功能与各种引脚多路复用,包括LED引脚、ENx引脚和SPI引脚(未使用时)。每个GPIO都可以配置为上电顺序的一部分,以控制外部资源。一个SLEEP引脚可以在主动模式和预编程睡眠模式之间进行开关,以优化功耗。TPS659128x器件采用9引脚 × 9引脚DSBGA封装 (3.6mm × 3.6mm) ,脚距为0.4mm。
特性
- 四个降压转换器
- 输入电压 (VIN) 范围:2.7V至5.5V
- 轻负载电流下的省电模式
- PWM模式下输出电压精度为±2%
- 每个转换器的静态电流:26µA(典型值)
- 动态电压调节
- 100%占空比,可实现最低压降
- 十个LDO
- 八个通用LDO
- 输出电压范围:0.8V至3.3V
- 每个LDO的静态电流:32µA(典型值)
- 两个低噪声射频LDO
- 输出电压范围:1.6V至3.3V
- 通过单独的电源输入提供预调节支持
- Eco-mode™控制方案
- LDO的VIN范围,对应以下电压范围
- 1.8V至3.6V
- 3V至5.5V
- 三个LED驱动器
- 使用I2C进行内部调光
- 每个电流阱高达20mA
- 热监控
- 高温警告
- 热关断
- 旁路开关
- 与DCDC 4配合使用,用于为射频功率放大器 (RF-PA) 供电的应用
- 接口
- I2C接口
- 电源I2C接口,用于动态电压调节 (DVS)
- 串行外设接口 (SPI)
- 32kHz RC振荡器
- 欠压闭锁、电池故障比较器和按钮长按压检测
- 3.6mm × 3.6mm DSBGA封装,脚距为0.4mm
应用
- 智能手机
- 无线路由器和交换机
- 平板电脑
- 工业应用
- LTE调制解调器
- GPS

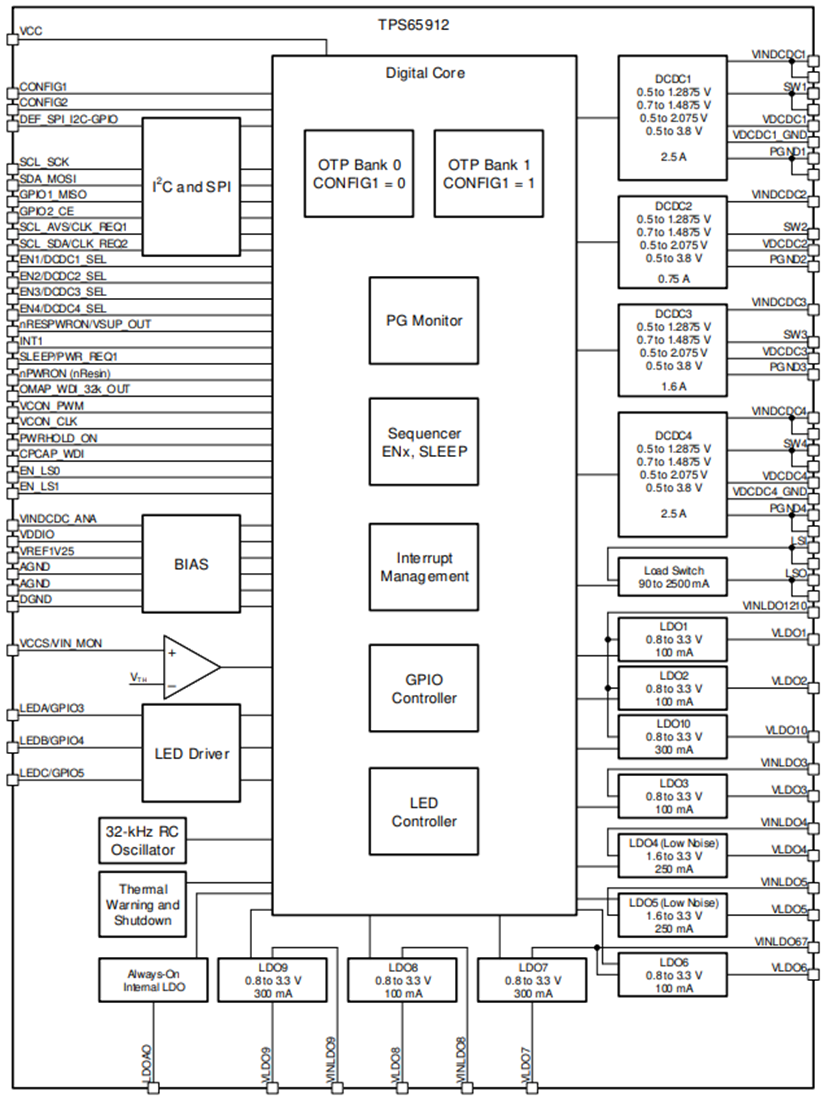

功能框图
