Texas Instruments TPS66020EVM评估模块
Texas Instruments TPS66020EVM评估模块设计用于USB Type-C和供电 (PD) 应用。TPS66020EVM评估模块可作为独立测试套件的一部分评估TPS66020 IC，并可测试USB Type-C和供电 (PD) 最终产品。TPS66020是功能齐全的电源开关多路复用器，包含一个集成的5V源端电源路径和一个4V至22V接收端电源路径。TPS66020EVM评估模块具有用于上电的micro USB端口、Type C USB连接器、保护电路和用于PD控制器板上控制引脚的接头。
特性
- 电源开关可连接USB供电 (PD) 控制器以进行测试和验证
- VBUS具有过压保护功能，其电平由外部电阻分压器设置
- TPS66020具有电源开关多路复用器，包含一个集成的5V源端电源路径和一个4V至22V接收端电源路径
- 每个电源路径均支持过热和反向电流保护
必要设备
- TPS66020EVM
- USB 2.0 Micro电缆和电源或5V/1A台式电源，用于为TPS66020器件供电
- 一个高达25V的台式电源，可提供最大5A的拉电流或灌电流
- 用于TPS66020EVM中电源和测试点的电缆
- DMM（数字伏特计）
- 示波器
- TPS65988EVM
- Type-C电源等PD源
前后视图

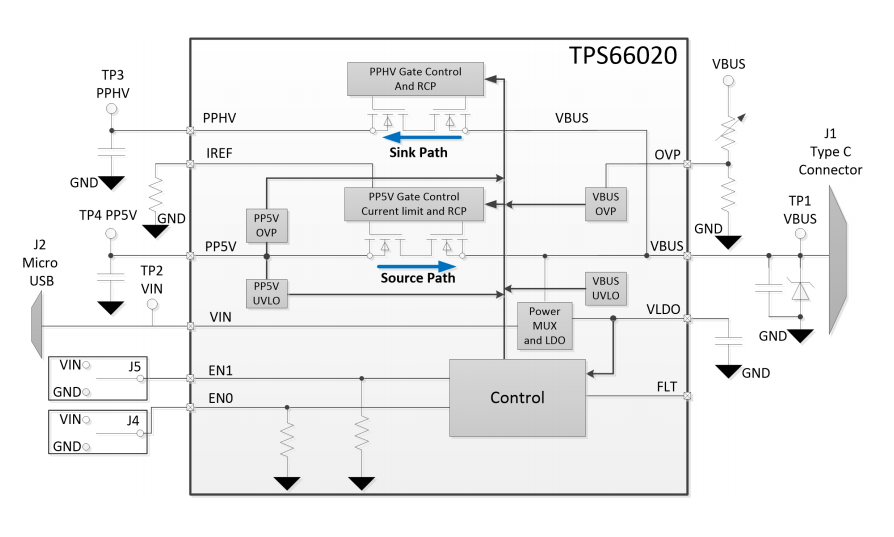

框图
相关产品
Texas Instruments TPS6602x集成式拉电流/灌电流电源多路复用器
包含一个集成的5V拉电流电源路径和一个4V至22V灌电流电源路径。
