Texas Instruments LDO稳压器
Texas Instruments TPS715 LDO稳压器是低静态电流器件，可提供采用微型封装、具有宽输入电压范围和实现低功耗运行的优势。TPS715专为电池供电型应用而设计，可用作低功耗微控制器的电源管理附件。
TI TPS715 LDO稳压器有固定电压和可调节电压两种版本可供选用。为了获得更大的灵活性或更高的输出电压，可调节电压版本使用反馈电阻器将输出电压设置为1.205V至15V。
TPS715在负载电流为50mA时支持典型值为415mV的低压降。低静态电流（典型值为3.2µA）在整个输出负载电流（0mA至50mA）范围内都是稳定的。此外，TPS715还具有内部软启动功能，可降低浪涌电流。内置过流限制有助于在发生负载短路或故障时保护稳压器。
特性
- 输入电压范围：2.5V至24V（仅新芯片 TPS709 最大电压为30V）
- 可配置的输出电压选项：
- 固定：1.8V至5V
- 可调节：1.205V至15V
- 输出电流高达50 mA
- 超低IQ，50mA负载电流下为3.2µA
- 与≥0.47µF的输出电容器一起工作时可保持稳定
- 过流保护
- 5引脚SC70 (DCK) 封装
- 工作结温范围：–40°C至+125°C
应用
- 家居和楼宇自动化
- 零售自动化和支付
- 电网基础设施
- 医疗应用
- 照明应用
相关开发工具
Texas Instruments TPS715EVM-074评估模块
有助于TPS715线性稳压器的运行和性能，适用于电路应用。
Texas Instruments TIEVM-HV-1PH-DCAC逆变器参考设计
采用C2000 F28377D微控制器实现单相逆变器（直流-交流）控制。
典型应用示意图

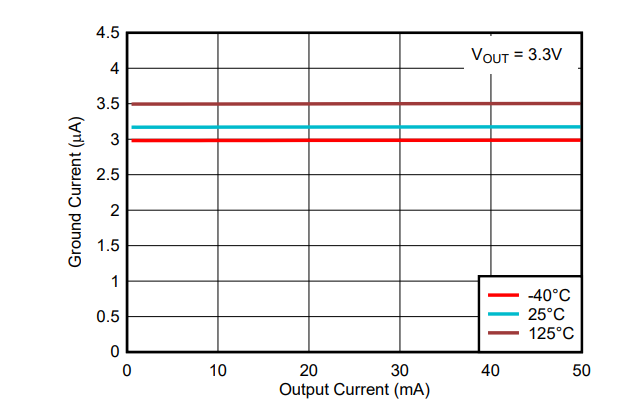

静态电流与负载电流
发布日期: 2023-01-20
| 更新日期: 2024-03-12
