Texas Instruments TPS737线性LDO稳压器
Texas Instruments TPS737线性低压差（LDO）稳压器在电压跟随器配置中使用NMOS导通晶体管。该拓扑结构对ESR和输出电容值的敏感度相对较低。此功能有助于实现各种负载配置。即使搭配较小的1µF陶瓷输出电容器，负载瞬态响应也非常出色。NMOS拓扑结构还可实现极低的压差。
TPS737采用先进的BiCMOS工艺，实现高精度的同时，可提供极低的压差电压和接地引脚电流。带有M3后缀的器件型号采用依托当前TI工艺技术的最新设计。未启用时，电流消耗小于20nA。该功能专为便携式应用而设计。热关断和折返限流功能可为器件提供保护。
对于需要更高输出电压精度的应用，用户应考虑使用Texas Instruments TPS7A37 1%总精度、1A低压差稳压器。
特性
- 在搭配1µF或更大陶瓷输出电容器时可稳定工作
- 2.2 V 到 5.5 V 的输入电压范围
- 超低压差电压
- 传统硅：130mV（1A时典型值）
- 新硅（M3后缀）：122mV（1A时典型值）
- 即使采用1µF输出电容器，也能实现出色的负载瞬态响应
- NMOS拓扑结构具有低反向漏电流
- 初始精度：1%
- 在整个线路、负载和温度范围内的整体精度
- 传统硅：3%
- 新硅（M3后缀）：1.5%
- 关断模式下IQ 小于20nA（典型值）
- 热关断和电流限制，用于故障保护
- 提供多种输出电压版本
- 可调输出：1.20V至5.5V
- 可使用工厂封装级编程提供定制输出
应用
- 针对DSP、FPGA、ASIC和微处理器的负载点调节
- 针对开关电源的后置稳压
- 便携式和电池供电设备
视频

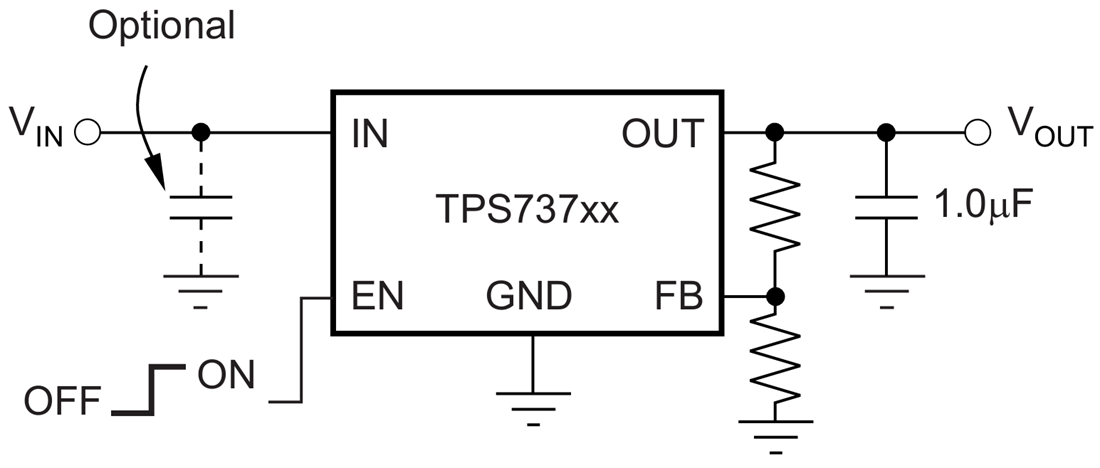

典型应用电路
相关开发工具
Texas Instruments MULTIPKGLDOEVM-823 LDO稳压器评估模块
有助于评估多种常见线性稳压器封装的运行情况和性能。
Texas Instruments TAS2557EVM评估模块 (EVM)
当与PurePath™ Console 3软件一起使用时，完全评估TAS2557音频放大器。
Texas Instruments TAS2559EVM放大器评估模块 (EVM)
功能强大的工具套件，用于完全评价D类音频放大器TAS2559。
Texas Instruments TAS2560EVM音频放大器评估模块
使用户能够快速方便地评估TAS2560音频放大器。
