该器件的主电源路径通过IN引脚,可连接至电压至少高于输出电压50mV的电源。所有电气特性(包括出色的输出电压容差、瞬态响应和PSRR)均针对输入电压(比输出电压高100mV)进行规定,可实现高效率。TPS7A15使用一个为LDO内部电路供电的外部较高VBIAS电压轨,支持很低的输入电压。
TPS7A15配备了一个有源下拉电路,用于在输出处于禁用状态时使其快速放电,并提供已知的启动状态
TPS7A15采用超小型0.71mm × 1.0mm 、6凸点DSBGA封装,设计用于空间受限的应用。
特性
- 超低输入电压范围:0.7V至2.2V
- 高效率:
- 压差:80mV(最大值,400mA时)
- 额定VIN = VOUT + 100 mV
- 出色的负载瞬态响应(20mV,ILOAD 1mA至250mA,10μs)
- +1%,–1.1%精度(负载、线路、温度)
- 高PSRR:84dB(1kHz时)
- 提供固定输出电压:0.5V至2.05V(阶跃25mV)
- VBIAS范围:2.2V至5.5V
- 6引脚、1mm x 0.71 mm DSBGA封装
- 有源输出放电
应用
- 相机模块
- 无线耳机与耳塞
- 智能手表、健身追踪器
- 智能手机和平板电脑
- 便携式医疗设备
- 固态硬盘 (SSD)

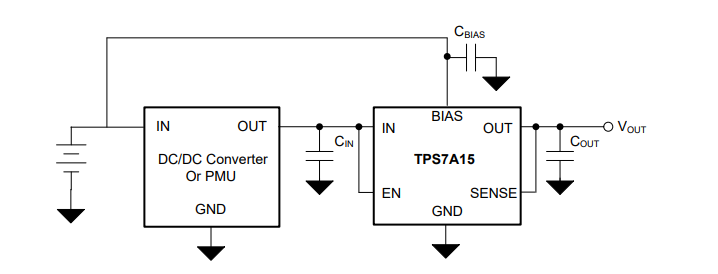

典型应用电路

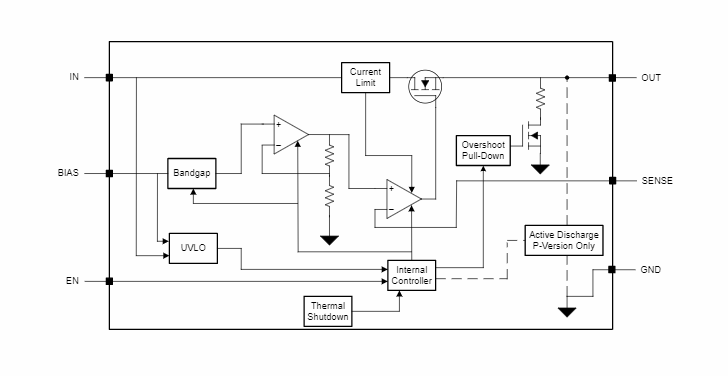

框图
