Texas Instruments TPS7A15EVM-096评估模块
Texas Instruments TPS7A15EVM-096评估模块设计用于轻松演示TPS7A15线性稳压器。TPS7A15EVM-096集成了一个低噪声、小尺寸线性稳压器，适用于各种应用。该稳压器可在VIN 和VOUT 之间压差较低的情况下，向负载提供高达400mA的电流。为保持稳定，可使用最小降额电容为1.5μF（或更高）的输出电容器。该器件设有额外的高性能负载瞬态电路，可提高LDO的测量能力。
特性
- 超低输入电压范围：0.6V至2.2V
- 负载、线路和温度范围内的精度为1%
- 高PSRR：1kHz时为80dB（Vout=0.8V，Iout =400mA）
- 可提供固定输出电压：0.5V至2.05V（阶跃为25mV）
- Vbias范围：2.2V或Vout+1.4V（以较大者为准）至5.5V
- 有源输出放电
应用
- 相机模块
- 无线耳机与耳塞
- 智能手表、健身追踪器
- 智能手机和平板电脑
- 便携式医疗设备
- 固态硬盘 (SSD)
必要设备
- TPS7A15EVM-096
- 额定值为2.2V的VIN 电源VENABLE 电压轨
- 额定值为5.5V的VBIAS 电源
- 未短接至VIN时，额定值为5.5V的VENABLE
套件内容
- TPS7A15-096评估模块（EVM）版本1.0
- EVM免责声明自述文件
- 防静电泡沫

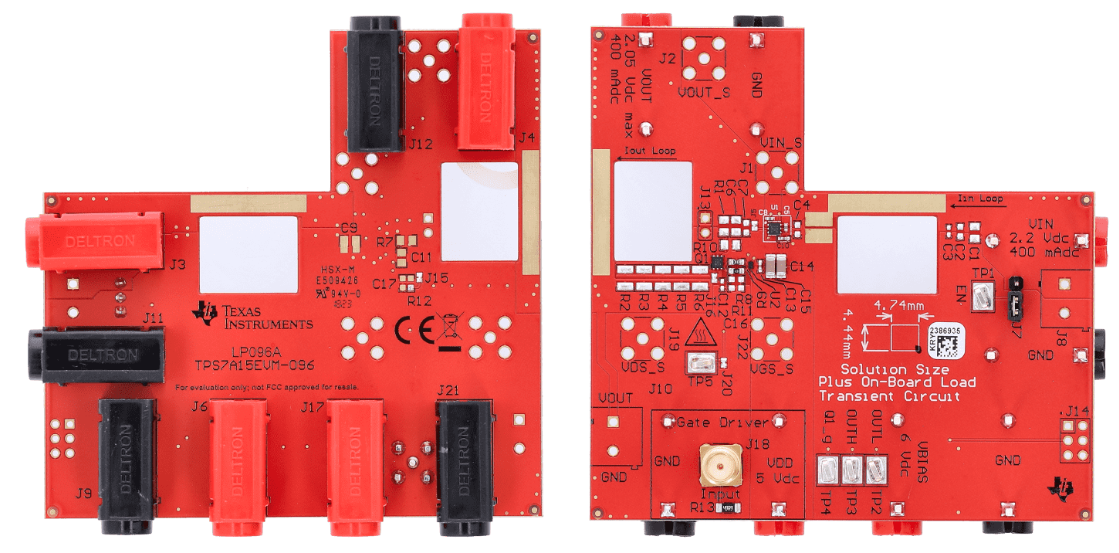

PCB布局
相关稳压器
Texas Instruments TPS7A15 LDO稳压器
提供出色的瞬态响应和400mA拉电流，具有出色的交流性能。
发布日期: 2023-08-07
| 更新日期: 2025-03-06
