Texas Instruments TPS7A21EVM-059稳压器评估模块 (EVM)
Texas Instruments TPS7A21EVM-059稳压器评估模块 (EVM) 帮助设计工程师评估TPS7A21线性稳压器在工程师的电路应用中的运行情况和性能。Texas Instruments TPS7A21EVM-059的配置包含单个低噪声、小尺寸、低压差 (LDO) 稳压器，适合用于各种应用。该稳压器可以为负载提供高达500mA电流，具有低VIN至VOUT压差电压。为实现稳定，使用最小降额（400nF或稍大至最大200µF）的输出电容。包括一个高性能负载瞬变电路，可改善LDO稳压器的测量能力。
特性
- 极低静态电流 (I(Q))：6.5µA
- 输入电压范围：2V至6V
- 高电源抑制比 (PSRR)：95dB（1kH时）
- 低输出电压噪声：7µVRMS
- 低压差 (LDO)：171mV（最大值），在500mA (3.3V VOUT) 时
- 智能使能 (EN) 下拉

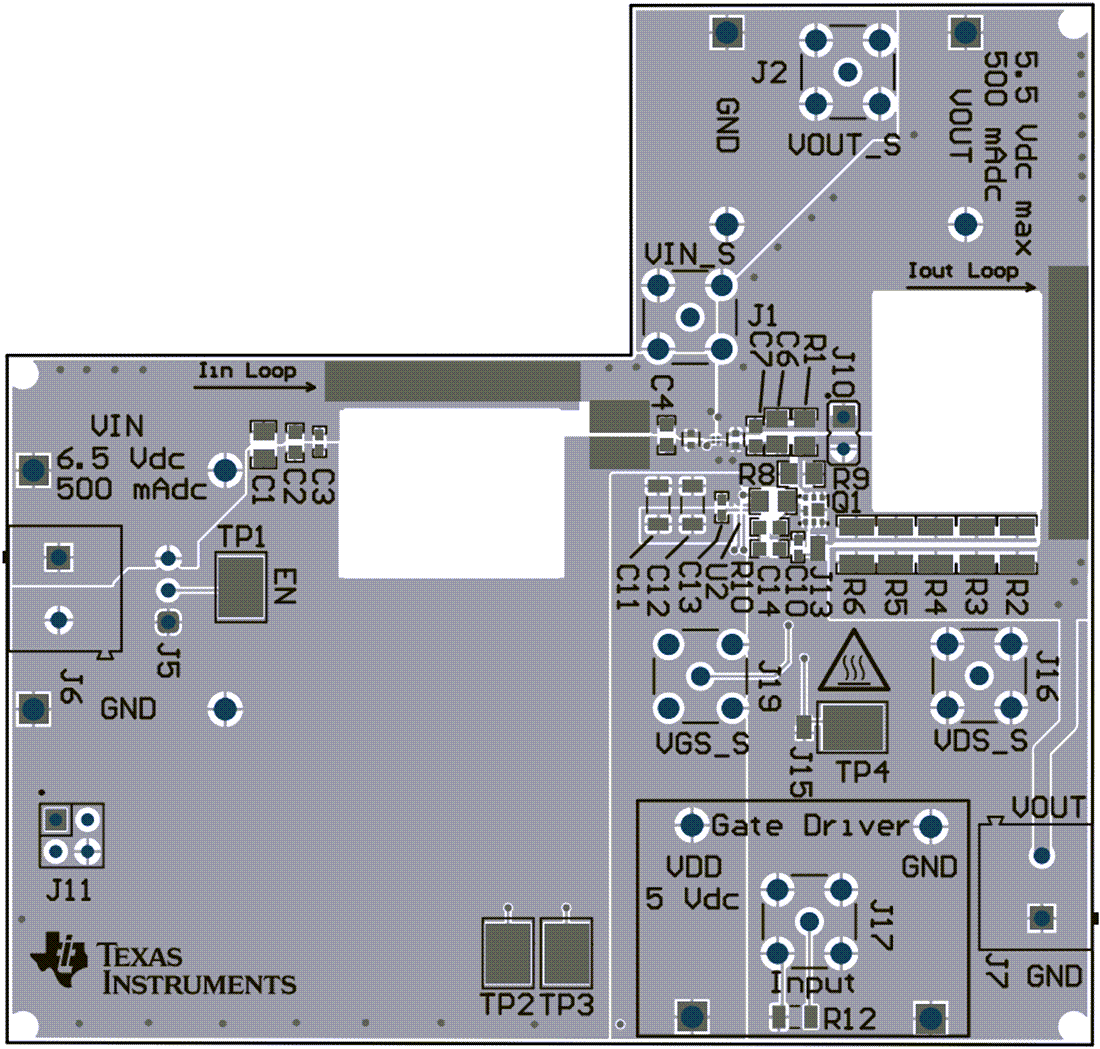

板布局
相关产品
Texas Instruments TPS7A21/TPA7A21-Q1 500mA超低LDO稳压器
一款线性稳压器，可提供500mA输出电流。
