Texas Instruments TPS7A80低压差线性稳压器 (LDO)

Texas Instruments TPS7A80低压差线性稳压器 (LDO) 在输出端具有非常高电源纹波抑制 (PSRR) 能力。这些LDO稳压器采用先进的BiCMOS的工艺和PMOSFET通过设备实现非常低的噪声、出色的瞬态响应和出色的PSRR性能。TPS7A80系列使用4.7μF陶瓷输出电容器，非常稳定，采用精密电压参考和反馈环路，在最坏情况亦可实现所有负载、线路、工艺和温度变化的3%精度。这些器件都可在-40°C至+125°C温度范围内完全指定，采用3mm×3mm VSON-8封装，具有散热盘。

特性

  • 低压差1A稳压器，带使能
  • 可调输出电压：0.8V至6V
  • 固定输出电压：0.8V至6V
  • 宽带宽，高PSRR
    • 63dB（1kHz时）
    • 57dB（100kHz时）
    • 38dB（1MHz时）
  • 低噪声：(14×VOUT) µVRMS典型值（100Hz至100kHz）
  • 稳定：采用4.7µF陶瓷电容器
  • 出色的负载/线路瞬态响应
  • 总精度：3%（负载/线路/温度）
  • 过流和过热保护
  • 压差非常低： 170mV（1A时典型值）
  • 3mm×3mm VSON-8 DRB封装

应用

  • 电信基础设施
  • 音频
  • 高速I/F (PLL/VCO)

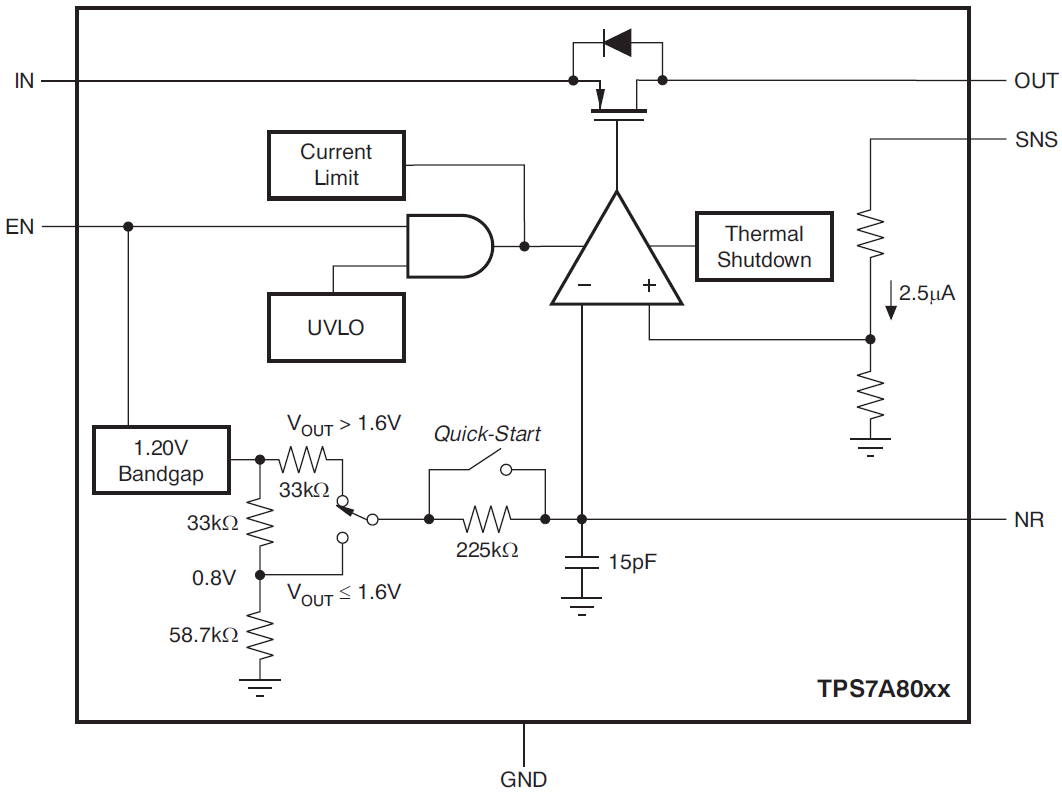

功能框图

框图 - Texas Instruments TPS7A80低压差线性稳压器 (LDO)
框图 - Texas Instruments TPS7A80低压差线性稳压器 (LDO)

开发工具

Texas Instruments TPS7A8001DRBEVM评估模块 (EVM)

经全面组装和测试的电路，用于评估TPS7A8001低噪声1A线性稳压器。

Learn More关于Texas Instruments TPS7A8001DRBEVM评估模块 (EVM) View Products与Texas Instruments TPS7A8001DRBEVM评估模块 (EVM)相关
发布日期: 2018-04-02 | 更新日期: 2022-11-17
