Texas Instruments TPS7A84 LDO 稳压器

Texas Instruments TPS7A84 LDO 稳压器是一款能提供 3A 电流的低噪声、低压差线性稳压器 (LDO)，最大压差仅为 180mV。 该器件的输出电压为 0.8V-3.95V 引脚可编程电压，采用外部电阻分压器可在 0.8V-5.0V 范围内调节。 得益于低噪音 (4.4µVRMS), 高 PSRR 和高输出电流能力的完美结合，TPS7A85 非常适合用于为噪声敏感元件供电。 在高速通信、视频、医疗或测试与测量应用中很常见。 TPS7A84 的高性能限制了电源产生的相位噪声和时钟抖动。 这使得该器件  成为向高性能串行器和解串器 (SerDe)、模数转换器 (ADC)、数模转换器 (DAC) 和射频元器件的理想供电器件。 具体而言，射频放大器得益于装置的高性能和 5.0V 输出能力。

特性

  • 180mV (max) at 3A Low dropout
  • 1% (max) Accuracy over the line, load, and temperature
  • Output voltage noise:
    • 4.4µVRMS at 0.8V Output
    • 7.7µVRMS at 5.0V Output
  • Input voltage range:
    • 1.4V to 6.5V Without BIAS
    • 1.1V to 6.5V With BIAS
  • ANY-OUT Operation:
    • 0.8V to 3.95V Output voltage range
  • Adjustable Operation:
    • 0.8V to 5.0V Output voltage range
  • Power-supply ripple rejection 40dB at 500kHz
  • Excellent load transient response
  • Adjustable soft-start in-rush control
  • Open-drain Power-Good (PG) output
  • Stable with a 47µF or larger ceramic output capacitor
  • 3.5mm × 3.5mm, 20-Pin VQFN

应用

  • Digital loads: SerDes, FPGAs, and DSPs
  • Instrumentation, medical, and audio
  • High-speed analog circuits
  • VCO, ADC, DAC, and LVDS
  • Imaging: CMOS sensors and video ASICs
  • Test and measurement

Evaluation Module

Texas Instruments TPS7A84EVM-753 LDO 稳压器评估模块 (EVM)

设计为典型配置，用于评估 TPS7A84 的运行和性能。

Learn More关于Texas Instruments TPS7A84EVM-753 LDO 稳压器评估模块 (EVM) View Products与Texas Instruments TPS7A84EVM-753 LDO 稳压器评估模块 (EVM)相关

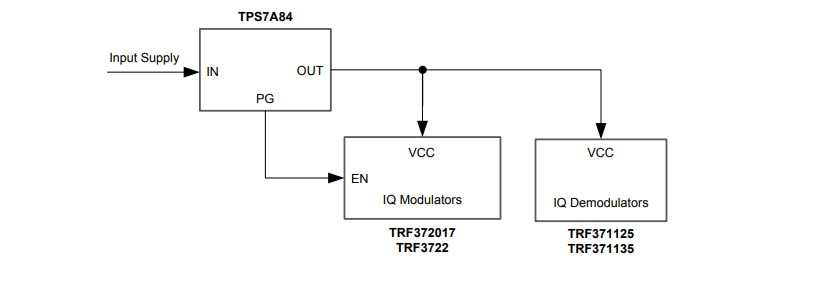

Block Diagram

框图 - Texas Instruments TPS7A84 LDO 稳压器
发布日期: 2016-03-23 | 更新日期: 2022-03-11
