Texas Instruments TPS7B4258-Q1低压差（LDO）稳压器
Texas Instruments TPS7B4258-Q1 LDO稳压器是一款车规级150mA、40V电压跟踪LDO，其跟踪容差为6mV。该稳压器设计用于经过线束给电路板外传感器提供电源，哪怕用在恶劣的汽车环境也没问题。TPS7B4258-Q1集成了防故障状态和防反转极性保护功能。该器件采用包含两个背对背P通道MOSFET的拓扑结构。TPS7B4258-Q1稳压器设计能处理45V（绝对最大值）输入电压，能承受汽车抛负载瞬态条件。此LDO稳压器为ADC和MCU提供了故障保护缓冲器，同时可向外置传感器安全输送电力。TPS7B4258-Q1稳压器采用HSOIC（DDA）低热阻（RθJA=48°C/W）8引脚封装。本款稳压器非常适合用于动力总成压力传感器、动力总成温度传感器、动力总成排气传感器、动力总成液体浓度传感器、车身控制模块（BCM）、区域控制模块以及HVAC控制模块。
特性
- 符合汽车应用类AEC-Q100标准：
- 环境温度（TA）=-40°C至125°C（温度等级为1级）
- 结温（TJ）=-40°C至150°C
- 宽幅输入电压范围：
- 绝对最大范围：-40V至+45V
- 工作范围：3.3 V至40 V
- 输出电压范围：
- 宽工作电压范围：2V至40V
- 输出电压调节灵活：在分压电路配置中，可通过外部电阻器将VOUT值调节为高于或低于基准电压
- 输出电流：150 mA（最大值）
- 输出跟踪容差很窄，只有6mV（最大值）
- 低压差电压，150mA时仅250mV
- 组合了使能和参考功能
- 轻负载时静态电流低，仅55μA
- 可在宽范围陶瓷输出电容值下保持稳定：
- COUT范围：1μF至100μF
- ESR范围：1mΩ至2Ω
- 集成保护特性：
- 反向电流保护
- 反向极性保护
- 过热保护
- 防止输出短路至接地和电源
- 采用HSOIC（DDA）低热阻（RθJA=48°C/W）8引脚封装
应用
- 动力总成压力传感器
- 动力总成温度传感器
- 动力总成排气传感器
- 动力总成液体浓度传感器
- 车身控制模块 (BCM)
- 区域控制模块
- HVAC控制模块
典型应用

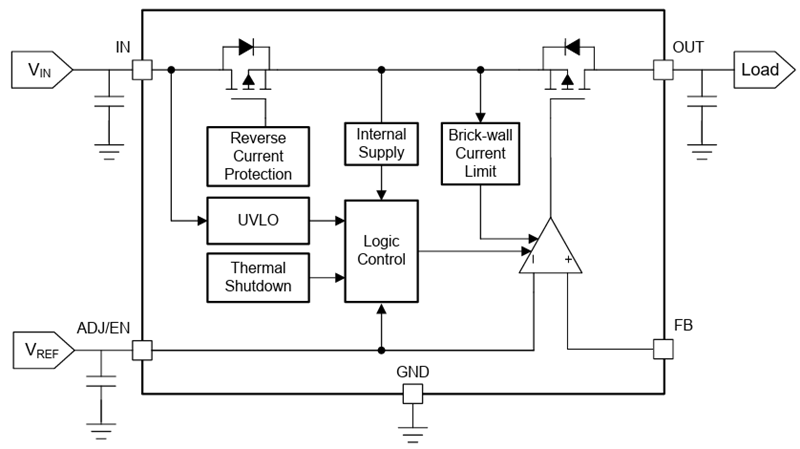

方框图
