Texas Instruments TPS7B83-Q1低压差稳压器
Texas Instruments TPS7B83-Q1低压差稳压器设计用于连接汽车应用中的电池。TPS7B83-Q1低压差 (LDO) 稳压器的输入电压范围高达40V，使器件能够承受汽车系统中可能出现的瞬态（如抛负载）。该稳压器具有18µA 的静态电流，是为待机系统中的微控制器 (MCU) 和控制器局域网 (CAN) 收发器等常开组件供电的最佳解决方案。
TI TPS7B83-Q1低压差稳压器具有最先进的瞬态响应，可使输出对负载或线路变化（例如在冷启动条件下）做出快速反应。此外，TPS7B83-Q1采用全新架构，可最大限度地减少从压差恢复时的输出过冲。在正常运行期间，该设备在线路、负载和温度条件下的直流精度为±1% 。
特性
- 符合汽车应用类AEC-Q100标准：
- 温度等级1：-40°C至+125°C，TA
- 结温范围：-40°C至+150°C，TJ
- 输入电压范围：3V至40V ( 最大42V )
- 输出电压范围：3.3V和5V（固定值）
- 输出电流高达 150 mA
- 输出电压精度：±1%（最大值）
- 低压差：230mV（最大值，150mA时）(VOUT ≥ 3.3V)
- 低静态电流：18µA（典型值）
- 出色的线路瞬态响应
- 冷启动期间的VOUT 偏差为±2%
- VOUT 偏差为±2%（VIN 转换速率为1V/µs）
- 使用2.2µF或更大电容器时可稳定工作
- 支持功能安全
- 可提供文档，协助功能安全系统设计
- 3引脚SOT-223封装
应用
- 常开型电池连接应用：
- 汽车网关
- 遥控无钥匙进入 (RKE)
- 可重新配置仪表组
- 车身控制模块 (BCM)

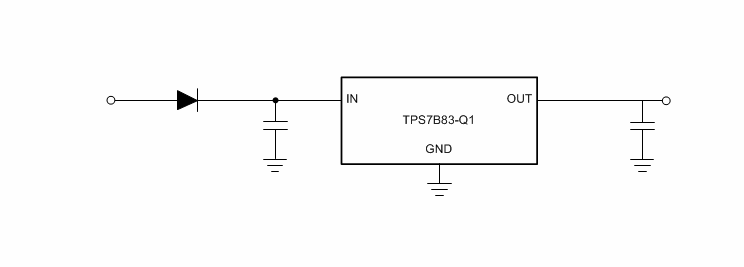

典型应用示意图
相关开发工具
Texas Instruments MLTLDO2EVM-037稳压器评估模块 (EVM)
评估用于其电路应用的线性稳压器的运行情况和性能。
