Texas Instruments TPS7H1111EVM-CVAL稳压器评估模块
Texas Instruments TPS7H1111EVM-CVAL稳压器评估模块 (EVM) 是适用于辐射硬度保证 (RHA) TPS7H1111.SP的工程演示。TPS7H1111-SP是一款超低噪声、高PSRR、低压差线性稳压器 (LDO)，针对航空环境中的RF（射频）器件供电进行了优化。它可以在0.85V至7V的输入范围内，通过2.2V至14V的偏置电源提供高达1.5A的电源。
Texas Instruments TPS7H1111EVM-CVAL配置有一个默认输出电阻器，可调节至1.8V VOUT，可用VIN 范围为 (1.8V + VDO) 至7V，VBIAS 范围为 (VOUT + 1.6V) 至14V。在推荐的工作条件下，最坏情况下的VDO 范围为430mV (VBIAS ≥ (VOUT +1.6V))至1.4V (VBIAS = VIN)。该评估模块能够向负载提供高达1.5A的电流。实现最大负载取决于多个变量，包括输入输出耗散功率、板散热和排热。
特性
- 1.5A稳压器
- 超低噪声
- 超高电源抑制比 (PSRR)
必要设备
- 电源PS1最高可达7V和1.5A为VIN 供电
- 如果测试电流限制功能，PS1应该能够达到3A
- 电源PS2最高可达14V和100mA
- 能够 > 1.5A的电子负载或电阻负载（或所需的测试负载）
- 用于监控VOUT 的电压表和/或示波器

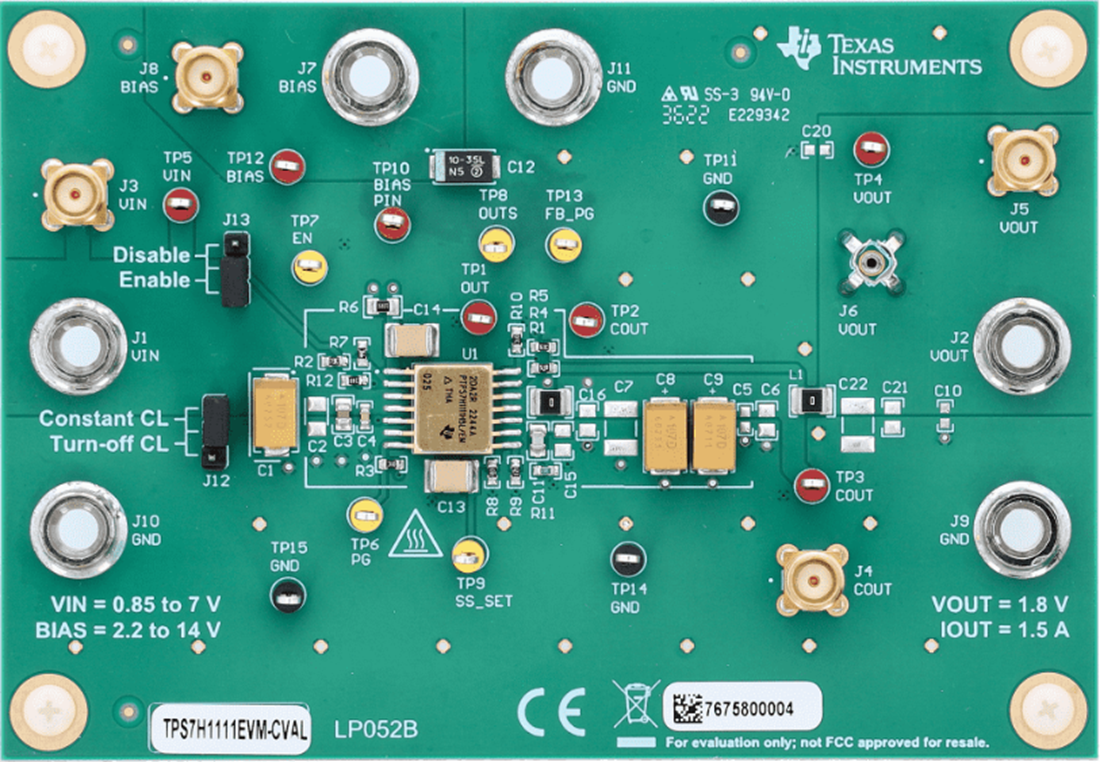

板布局
相关评估模块
Texas Instruments TPS7H1111EVM评估模块
专为航天增强型产品TPS7H1111-SEP设计的工程演示板。
发布日期: 2023-03-09
| 更新日期: 2023-05-04
