Texas Instruments TPS7H3302EVM评估模块
Texas Instruments TPS7H3302EVM评估模块设计 用于评估TPS7H3302-SEP 抗辐射3A DDR 终端稳压器的性能。TPS7H3302EVM评估模块的工作输出电流高达3A，支持测试DDR、DDR2、 DDR3、DDR3L和DDR4。该评估模块配有方便的测试点和跳线，用于评估TPS7H3302-SEP DDR端子。TPS7H3302EVM评估模块非常适合用于抗辐射DDR电源应用以及用于DDR、DDR2、DDR3和DDR4的存储器终端稳压器。
特性
- 支持测试DDR、DDR2、DDR3、DDR3L和DDR4
- 内置瞬态负载测试电路
- 输入内核电压VDD 支持2.5V电源轨和3.3V电源轨
- VLDOIN和VDDQ电压范围：0.9V至3.5V
- 动态性能评估特性：
- 灌电流和拉电流集成负载开关，用于瞬态负载步进仿真
- 可通过板载电阻器实现可配置的负载步进和转换率控制
- 跳线J14（引脚1和2），用于器件使能（无需安装J14即启用）
- 方便的测试点，用于探测PGOOD、CLK_IN和环路响应测试
- 不使用独立VDDQSNS源时，用于VDDQSNS至VLDOIN滤波器的可选预留位置
- 高达3A输出电流
- 方便的测试点和跳线，用于评估TPS7H3302-SEP DDR端子
应用
- 耐辐射DDR电源应用
- 用于DDR、DDR2、DDR3和DDR4的存储器终端稳压器

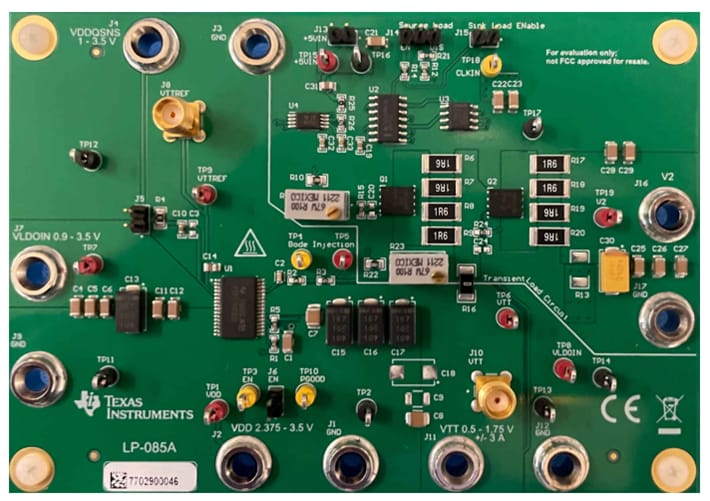

模块俯视图
.png "Texas Instruments TPS7H3302EVM评估模块")
示意图
