Texas Instruments TPS7H4011QEVM-CVAL评估模块
Texas Instruments TPS7H4011QEVM-CVAL评估模块设计用于快速轻松地演示采用陶瓷封装的四个TPS7H4011-SP降压转换器的并联正交相位运行情况。TPS7H4011具有宽电压范围，可用作负载点稳压器，直接从12V或5V电源轨进行转换。
TI TPS7H4011QEVM-CVAL的引脚布局可填充用于测试定制配置的额外组件，以及轻松进行设备布置、性能验证和分析的测试点。
特性
- 四通道运行，输出电流高达48A
- 输入电压范围：4.5 V至14 V
- 可选切换频率
- 大电流瞬态测试电路
- 线路、温度和辐射电压基准：0.6V ±0.67%
应用
- 空间卫星负载点电源
- 卫星电力系统 (EPS)
- 通信有效载荷
- 成像雷达有效载荷
- 辐射硬化电源
转换器评估模块
Texas Instruments TPS7H4011EVM-CVAL转换器评估模块
该模块用于演示单个TPS7H4011-SP降压转换器的运行情况。

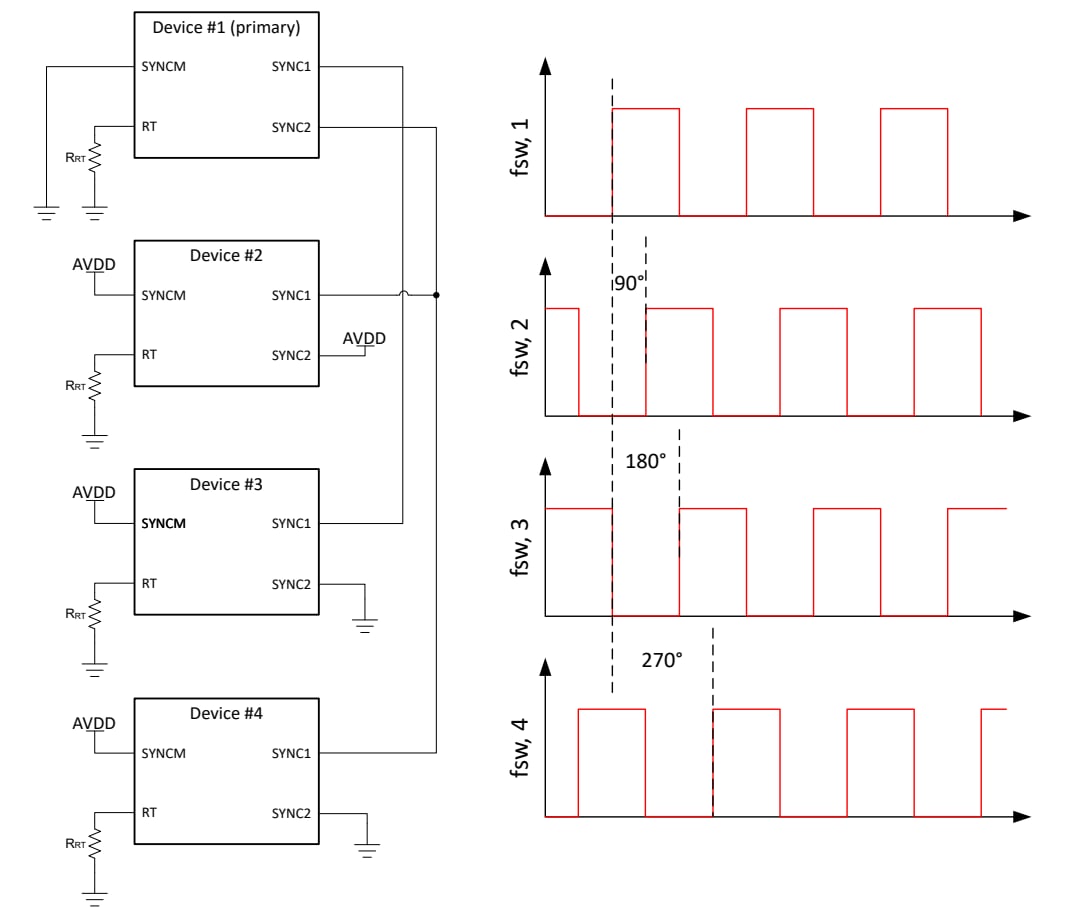

简化原理图
布局
发布日期: 2025-05-30
| 更新日期: 2025-06-05
