Texas Instruments TPS7H5020EVM评估模块
Texas Instruments TPS7H5020EVM评估模块设计用于快速轻松地演示单个TPS7H5020-SP电流模式PWM控制器的运行情况，在升压配置中带有集成式栅极驱动器和GaN FET。TPS7H502x是一款保证辐射硬度的单端PWM控制器，带有集成式栅极驱动器，可在基于硅和氮化镓 (GaN) 功率半导体的转换器设计中工作。
TI TPS7H5020EVM板的引脚布局可填充额外组件和测试点，以测试定制设置和性能验证。
特性
- 输入电压范围：5 V至12 V
- 1A输出时15V
- GaN FET
- 切换频率：1MHz
- 整个温度、辐射、线路和负载调节范围内的电压基准：0.6V ±1%
- 可调斜坡补偿和软起动
- 可选PVIN 连接至VIN 或VLDO
应用
- 太空卫星电源
- 通信有效载荷
- 命令和数据处理
- 光学成像有效载荷
- 成像雷达有效载荷
- 卫星电力系统
简化原理图

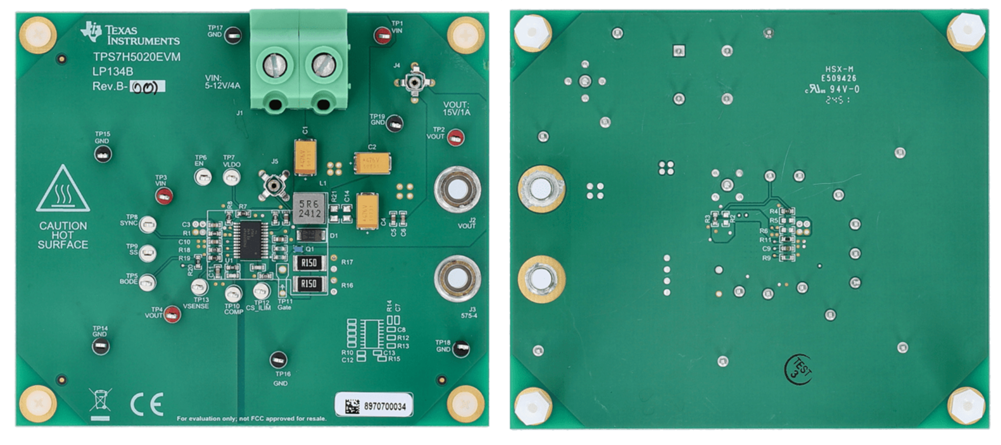

布局
驱动评估模块
Texas Instruments TPS7H5020FLYEVM 评估模块
可对TPS7H5020-SEP PWM控制器进行全面评估。
