Texas Instruments TPS7N53EVM-138评估模块
Texas Instruments TPS7N53EVM-138 评估模块用于评估TPS7N53线性稳压器的运行情况，为其在具体电路应用中的使用提供参考依据。TI TPS7N53EVM-138配置包含一个低噪声、高精度的线性稳压器，适用于各种应用。TPS7N53稳压器可在VIN 至VOUT 压差较低的情况下为负载提供高达3A的电流。附带的高性能负载瞬态电路可帮助用户进行高速负载瞬态测试。电路板中集成了低电感电流回路，可帮助测量输入和输出电流。
特性
- 输入电压范围：1.1 V至2.2 V
- 输出电压噪声：2.2uVRMS
- 3A电流下低压差：95mV（典型值）
- 可调输出电压范围：0.5 V至1.5 V
- 可调节的软启动浪涌控制
- 开漏电源良好 (PG) 输出
- 3mm x 3mm，16引脚WQFN封装
应用
- 宏远程无线电单元 (RRU)
- 室外回程单元
- 有源天线系统mMIMO (AAS)
- 超声波扫描仪
- 实验室和现场仪表
- 传感器、成像和雷达
套件内容
- TPS7N53EVM 电路板
- EVM免责声明 自述文件
- 原型EVM免责声明 自述文件
相关稳压器
Texas Instruments TPS7N53超低压差（LDO）线性稳压器
低噪声、超高PSRR、高精度稳压器，输出电压范围为0.5V至1.5V。

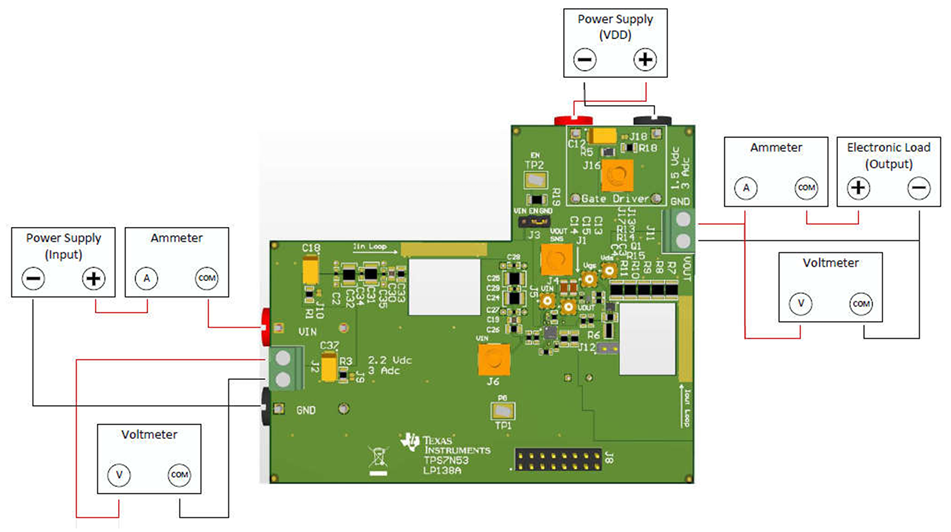

测试设置

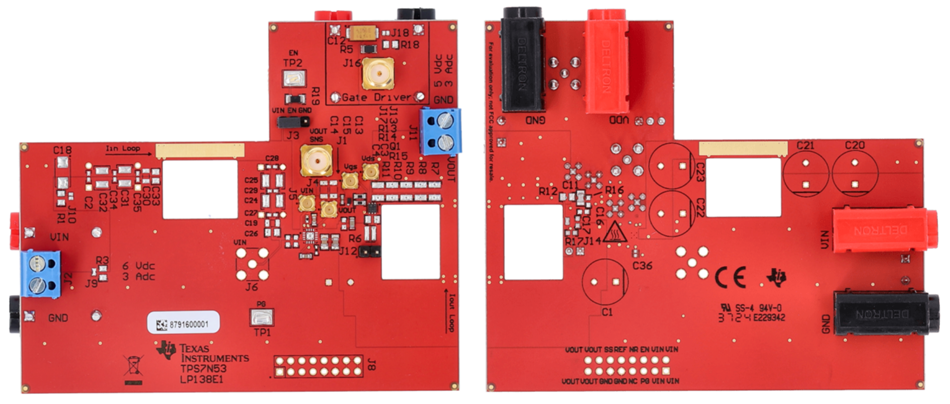

布局
发布日期: 2025-02-21
| 更新日期: 2025-03-05
