Texas Instruments TPS82084 高效降压转换器模块
德州仪器 TPS82084 高效降压转换器™ 模块经优化具有小型解决方案尺寸和高效率的优点。该电源模块集成有同步降压转换器和电感，简化了设计，减少了外部元件并节省了 PCB 面积。此解决方案纤薄而紧凑，适合通过标准表面贴装设备进行自动装配。为了最大限度地提高效率，该转换器以 2.4MHz 的标称开关频率在脉宽调制 (PWM) 模式下工作。它会在轻负载电流时自动进入节能工作模式。在节能模式下，该器件的工作静态电流典型值为 17µA。凭借 DCS-Control™ 拓扑，器件可获得出色的负载瞬态性能和精确的输出稳压。
特性
- 2A, low profile MicroSiP power module
- DCS-control topology
- Up to 95% efficiency
- 17µA operating quiescent current
- -40°C to 125°C operating temperature range
- Hiccup short circuit protection
- 2.5V to 6V input voltage range
- 0.8V to VIN adjustable output voltage
- Power save mode for light load efficiency
- 100% duty cycle for the lowest dropout
- Output discharge function
- Power good output
- Integrated soft startup
- Over temperature protection
- 3.0mm x 2.8mm x 1.3mm 8-pin µSiL package
应用
- Battery powered applications
- Solid state drives
- Processor supply
- Mobile phones

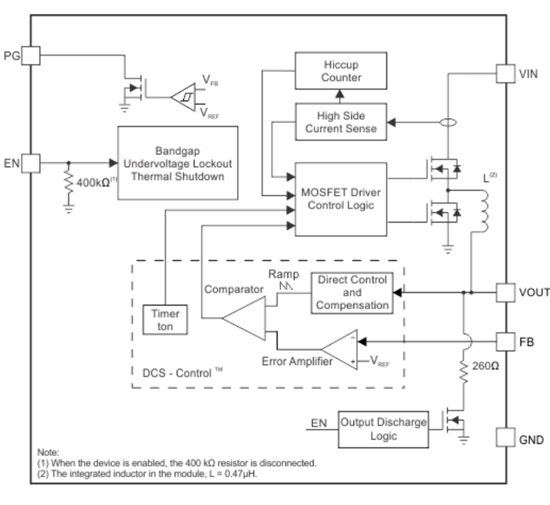

TPS82084 Block Diagram
Related Products
Texas Instruments 电源模块解决方案
综合电源模块产品组合提供一体化的低成本电源解决方案。
Related Development Tool
Texas Instruments TPS82084EVM-672 降压转换器评估模块（EVM）
帮助用户轻松评估及测试 TPS82084 的操作性及功能性。
发布日期: 2015-10-28
| 更新日期: 2023-11-03
