Texas Instruments TPS8802EVM烟雾/一氧化碳报警评估模块 (EVM)
Texas Instruments TPS8802EVM烟雾/一氧化碳报警评估模块 (EVM) 用于评估TPS8802烟雾和一氧化碳检测模拟前端和电源管理IC。该评估模块支持轻松连接TPS8802和用户提供的光电室和一氧化碳传感器。Texas Instruments TPS8802EVM GUI与评估模块连接，可快速评估光放大器、LED驱动器、CO放大器的性能和静态系统功耗。要进行更全面的评估，可以将外部微控制器连接至评估模块，创建原型烟雾检测系统。
特性
- 两个可编程温度补偿LED驱动器，用于双波光电室
- 超低失调光电二极管跨阻抗放大器，具有可编程增益级
- 超低功耗运算放大器，用于电化学一氧化碳传感器
- 互连/SLC接口，用于多检测器通信
- 宽输入电压范围，提高系统电源灵活性
应用
- 10年电池烟雾和一氧化碳报警器
- 交流供电烟雾和一氧化碳报警器
必要设备
- 2 V至15.5 V电源，能够提供100 mA电流
- USB2ANY™接口适配器
- TPS880x GUI软件
- TPS8802EVM产品文件夹中提供安装文件
- 万用表，用于测量电源电流、稳压器电压和一氧化碳放大器输出
- 示波器，用于测量光电二极管信号脉冲形状

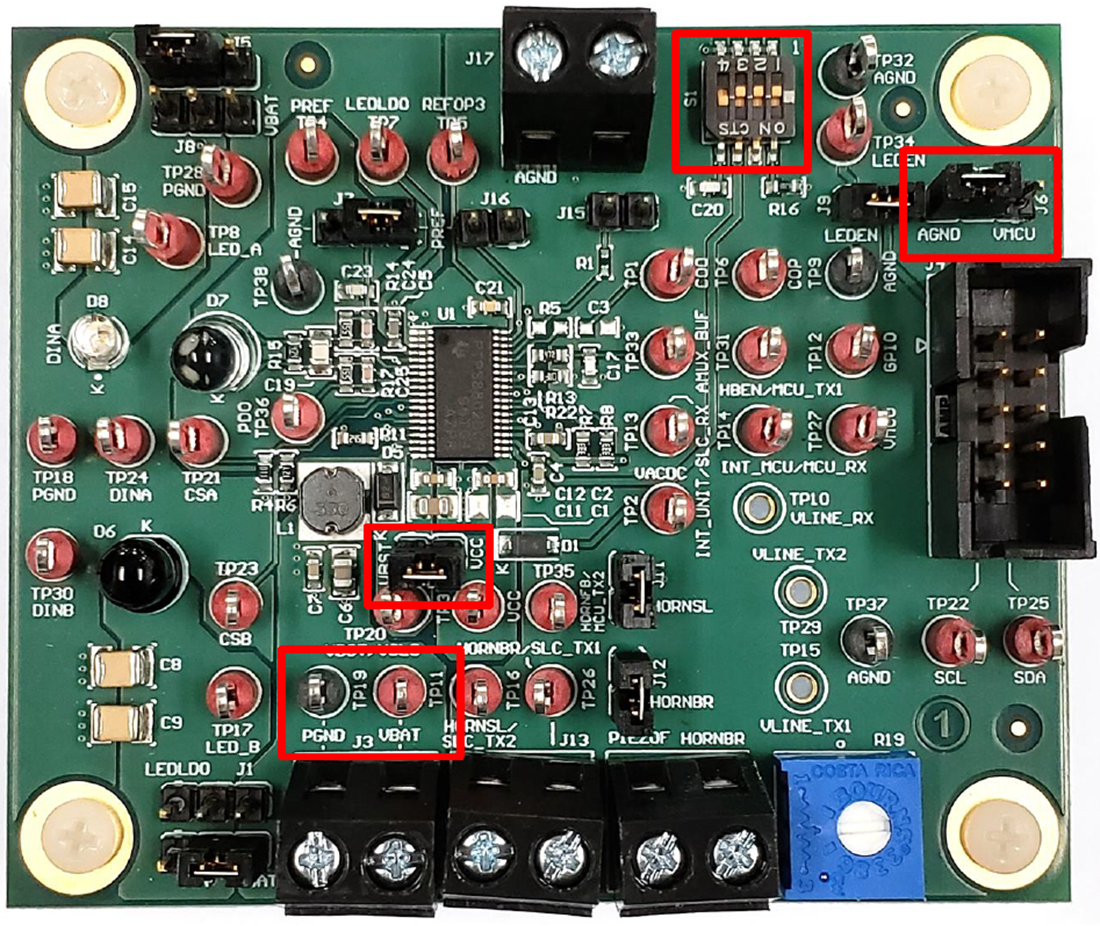

电路板连接
相关产品
Texas Instruments 住宅烟雾报警用TPS8802 AFE
集成了住宅烟雾报警所需的所有稳压器、放大器和驱动器。
相关开发工具
Texas Instruments USB2ANY接口适配器
支持计算机通过小型加密狗使用USB连接控制评估模块。
其他资源
发布日期: 2020-03-11
| 更新日期: 2024-05-31
