Texas Instruments TPS8804EVM AFE评估模块 (EVM)
Texas Instruments TPS8804EVM AFE评估模块（EVM）用于评估TPS8804烟雾和一氧化碳检测模拟前端和电源管理IC。通过该评估模块，可以方便地将TPS8804连接到用户提供的光电室和一氧化碳传感器。Texas Instruments TPS8804 GUI与评估模块相连，可快速评估光电放大器、LED驱动器、CO放大器的性能以及静态系统功耗。要进行更全面的评估，可以将外部微控制器连接至评估模块，创建原型烟雾检测系统。
特性
- 双LED驱动器，用于蓝色和红外LED
- 宽带宽、低失调光电二极管放大器
- 超低功耗CO跨阻抗放大器
- LDO，用于内部模拟模块和外部微控制器
- 单通道缓冲模拟输出AMUX，用于CO和光信号
- 串行接口，用于配置放大器、驱动器、稳压器
- SLC接口，用于电力线通信
- 欠压、过热故障监控器
- 宽输入电压范围，可实现灵活的电源配置
必要设备
- 4.5V至15.5V电源，能够提供100mA电流
- USB2ANY™接口适配器
- TPS880x GUI软件
- 万用表，用于测量稳压器电压和一氧化碳放大器输出
- 示波器，用于测量光电二极管信号脉冲形状

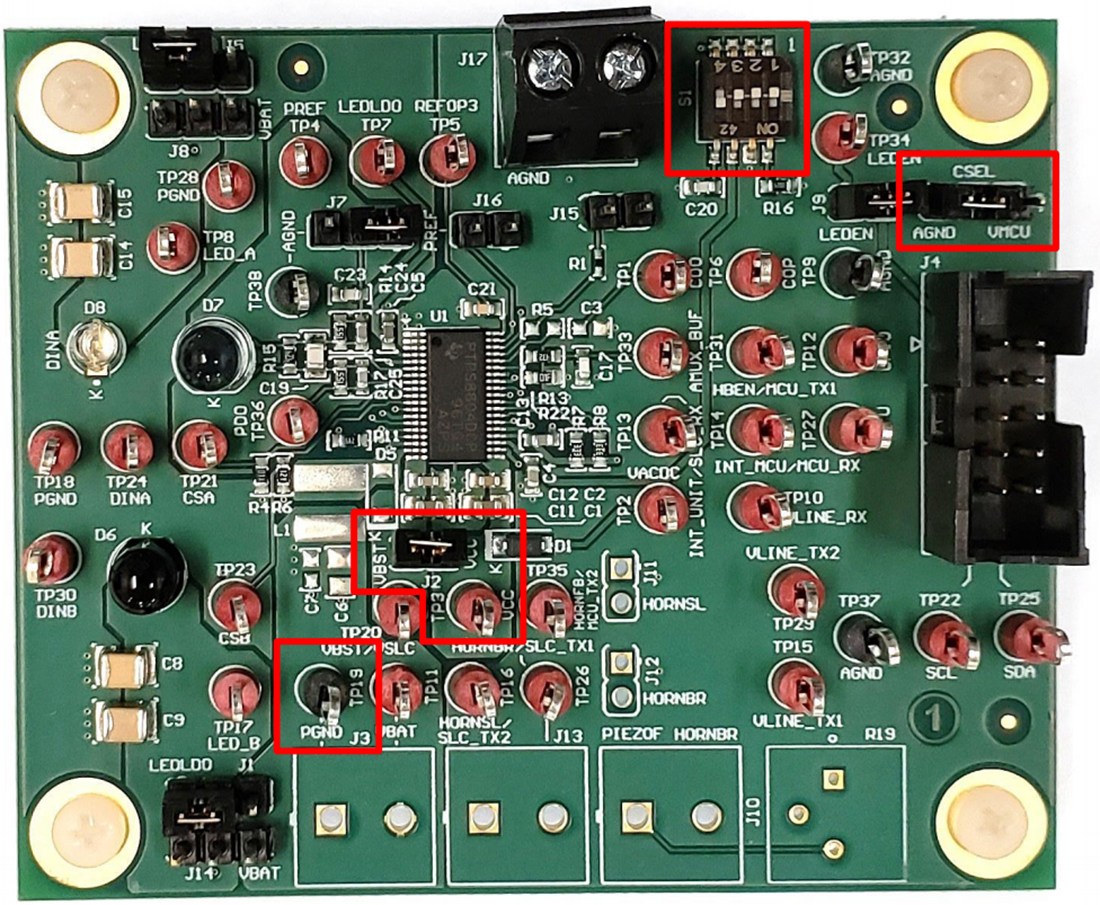

电路板连接
相关产品
Texas Instruments TPS8804商用烟雾探测AFE
集成了商用烟雾探测器所需的所有放大器和驱动器。
相关开发工具
Texas Instruments USB2ANY接口适配器
支持计算机通过小型加密狗使用USB连接控制评估模块。
其他资源
发布日期: 2020-06-03
| 更新日期: 2024-06-24
