Texas Instruments TPS922050/1EVM 评估模块
Texas Instruments TPS922050/1EVM评估模块是一款双层PCB组件，具有多种型号，设计用于评估TPS922050/1的运行情况。TPS922051/0 2A/1A非同步降压LED驱动器具有4.5V至65V的宽输入范围，带PWM/模拟调光功能。
通过集成低侧NMOS，TI TPS922050/1EVM评估模块可驱动高功率密度和高效率LED。
特性
- LED共阳极连接
- 集成300mΩ MOSFET
- 典型电流限制 (1.6A/3.2A)
- 切换频率 (400kHz/1MHz)
- 高级调光选项：
- D1用于PWM调光
- D2用于模拟调光
- 全面保护特性：
- LED开路和短路保护
- 开关FET开路和短路保护
- 外部元件故障保护
- 逐周期限流
- 热关闭
- WSON-8、HVSSOP-8、SOT583封装
应用
- 恒定照明
- 室内和室外照明
- 电器照明
- 冷/暖WLED照明
- 应急照明和标牌照明
- 安全泛光灯
- LED灯泡和灯泡
- LCD 背光
- 即时照明
- 机器视觉和相机闪光灯
- 火警和频闪
必要设备
- LED负载（带电缆）
- 对于TPS922051 EVM，应能够承载2A连续电流
- 对于TPS922050 EVM，应能够承载1A连续电流
- 函数发生器（带电缆）
- 它应设置为D1版本EVM的PWM模式
- 它应设置为D2版本EVM的DC模式
- 隔离式台式电源（带电缆）
- 外部电源或电源配件要求
- 标称输出电压：4.5VDC至60VDC
- 输出电流：3600 mA（最大值）
- 效率等级：V
相关驱动器
Texas Instruments TPS92205x非同步降压LED驱动器
这些器件可以高功率密度和高效率驱动LED灯并为电池充电。

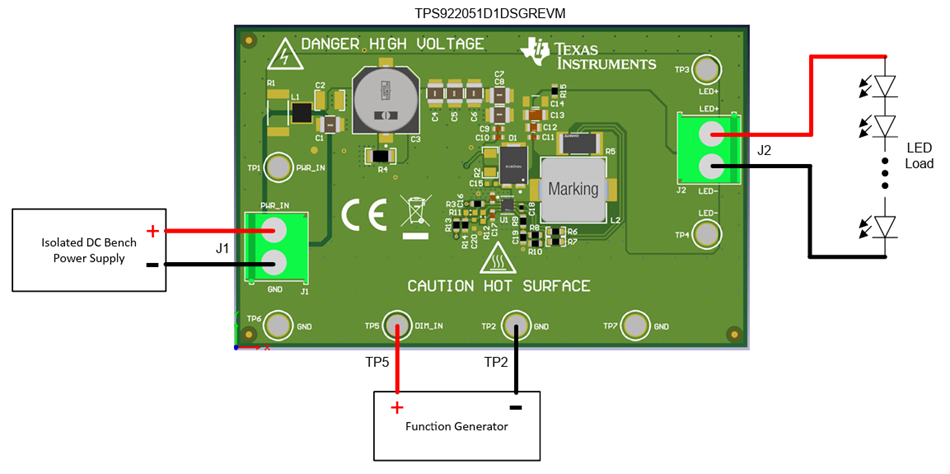

接线图

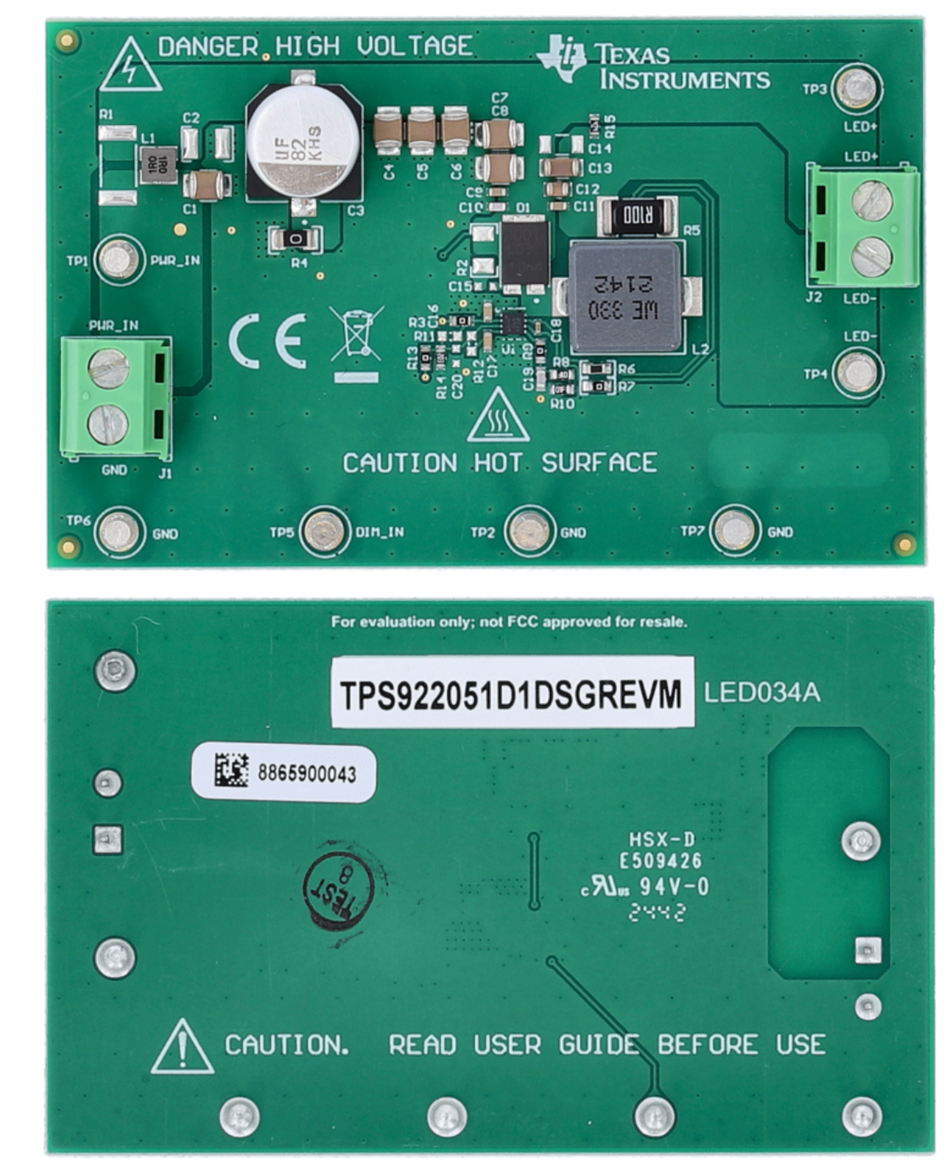

布局
