Texas Instruments TPS92360 LED背光驱动器

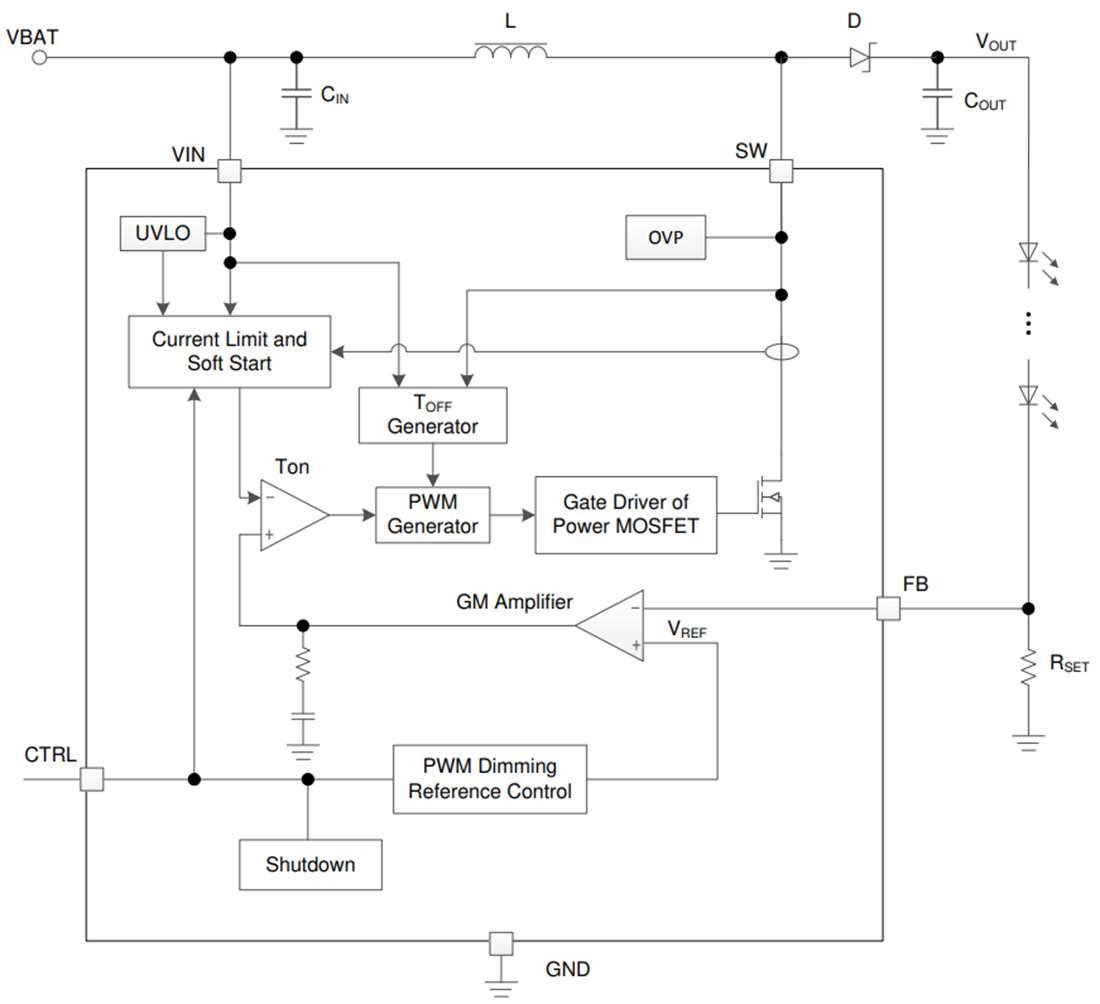

Texas Instruments TPS92360 LED背光驱动器配有40V额定电压的集成开关FET，是一款可驱动串联LED的升压转换器。升压转换器具有40V、1.8A内部MOSFET，最小电流限制为1.2A；因此，它可以驱动单个或并行LED灯串，实现大小尺寸面板背光。默认白光LED电流通过外部传感器电阻器、RSET设置，反馈电压调节至204mV。运行期间，LED电流可以通过施加到CTRL引脚的脉宽调制 (PWM) 信号控制，借助该信号占空比决定反馈基准电压。TPS92360不会突发LED电流，因此不会在输出电容器上产生能听见的噪声。为实现最大保护，该器件具有集成的开路LED保护功能，可禁用TPS92360，以防止输出电压在开路LED条件下超过器件的绝对最大额定电压。Texas Instruments TPS92360采用节省空间的5引脚SC70封装。
