Texas Instruments TPS923650/1EVM 评估模块
Texas Instruments TPS923650/1EVM评估模块是一款双层PCB组件，具有多种型号，配置用于评估TPS923651/0的运行情况。TPS923651/0是一款2A/1A非同步升压/降压－升压LED驱动器，具有4.5V至65V宽输入范围，具有PWM/模拟调光功能。
TI TPS923650/1EVM评估模块可通过集成低侧NMOS来驱动具有大功率密度和高效率的LED。
特性
- LED共阳极连接：
- 集成300 mΩ MOSFET
- 典型电流限制 (1.6A/3.2A)
- 切换频率 (400kHz/1MHz)
- 高级调光选项：
- D1用于PWM调光
- D2用于模拟调光
- 全面保护特性：
- LED开路和短路保护
- 开关FET开路和短路保护
- 外部元件故障保护
- 逐周期限流
- 热关断
- WSON-8、HVSSOP-8和SOT583封装
应用
- 恒定照明：
- 室内和室外照明
- 电器照明
- 冷/暖WLED照明
- 应急照明和标牌照明
- 安全泛光灯
- LED灯泡和灯泡
- LCD 背光
- 即时照明：
- 机器视觉和相机闪光
- 火警和频闪
必要设备
- 带电缆的LED负载
- 它应能够承载1A连续电流，用于TPS923651 EVM
- 它应能够承载0.5A连续电流，用于TPS923650 EVM
- 带电缆的函数生成器
- 它应设置为D1版本EVM的PWM模式
- 它应设置为D2版本EVM的DC模式
- 隔离式台式电源（带电缆）
- 外部电源或电源配件要求
- 标称输出电压：4.5VDC至60VDC
- 输出电流：3600 mA（最大值）
- 效率等级V

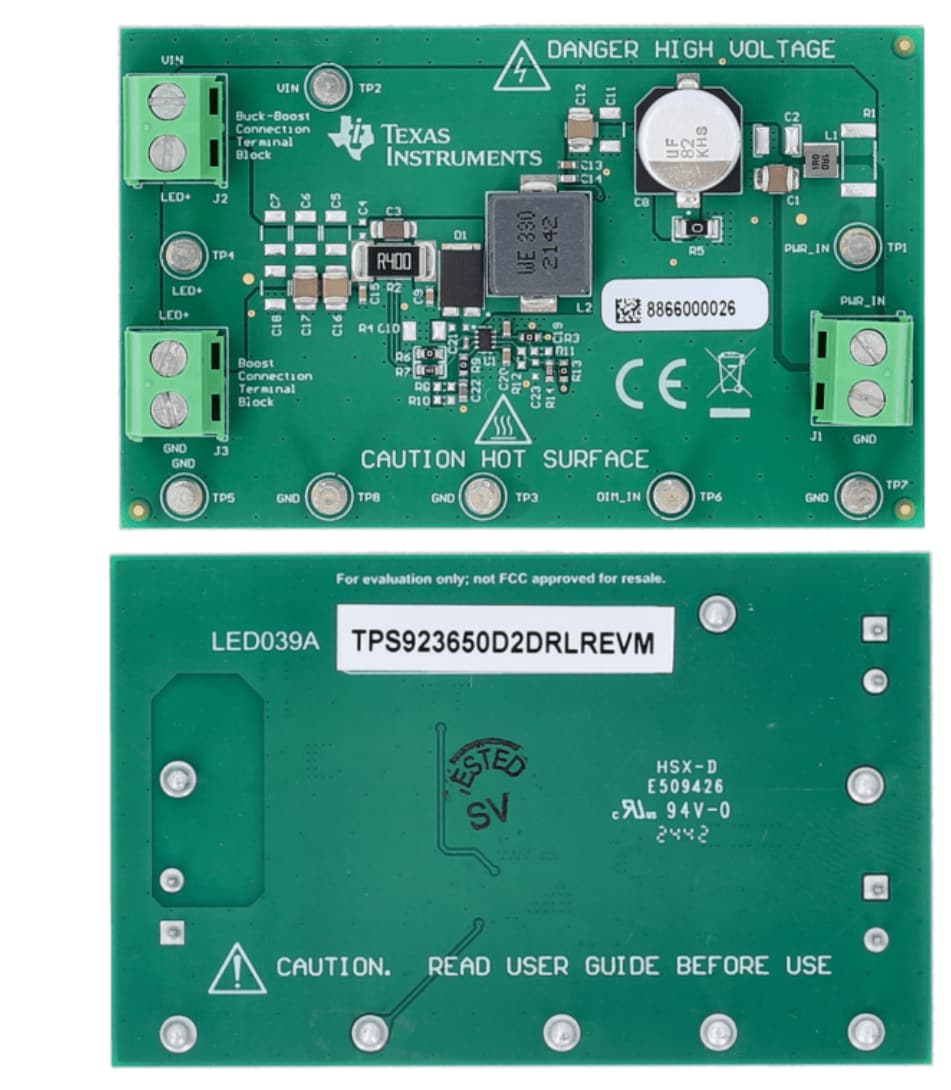

布局
